レーザビームプロファイラー(超高解像度4.2Mp・広エリアセンサ・高速ビーム診断)Beamage-4M / 4M-FOCUS

logo_Gentec-EO       btn_catalog_enbtn_catalog_en









Beamage-4M-FOCUS









































































































































IR-adaptor

IR-adaptor_graf

COMSセンサ+ IR アダプター





CAMERA-LENSES

Beamage+カメラレンズ







ND

ND フィルター



BA_Series_Optical_Attenuators

Beamage+ビームサンプラー





  BA32-1kW

















































































Beamage-M2

Beamage-M2_Front

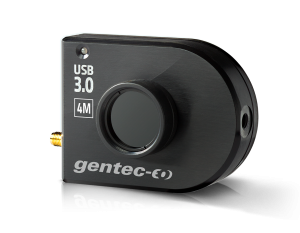

COMSセンサ方式のカメラとUSB3.0採用のビーム診断Beamage-4M / 4M-FOCUS / 4M-IRは、高速で高解像度なプロファイルが可能な大口径レーザビームプロファイラー。



特長

高速伝達率のUSB 3.0 通常のUSB 2.0コネクションよりも最大10倍高速

高解像度: どんな小型ビームでも正確なプロファイル測定が可能

                   4.2メガピクセルの解像度(Beamage-4M/4M-FOCUS/4M-IR)

広エリアセンサCMOS センサ (大ビームにも対応)

11.3 x 11.3mm(Beamage-4M) センササイズを2倍に!

20.5 x 20.5mm(Beamage-4M-FOCUS) 超大型センササイズ



●波長レンジ:250nm~1350nmの広帯域

(350~1150nm)CMOSセンサ

(250~370nm)CMOSセンサ+UVバンドパスフィルター

(1250~1350nm)CMOSセンサ+IRフィルター





Beamage-4M-IR は、長波長専用モデル(1495nm~1595nm)

* CMOSセンサ+IRフォスファーコーティング

*IR波長(1495-1595 nm)に対する特殊な蛍光体コーティング

●飽和密度 :CW;10W/cm2, パルス;300μJ/cm2

●nW ~ mW
●有効画素数: 2048x1088
●ピクセルサイズ:5.5x5.5μm





主な機能



●ISO 準拠D4σ 倍率定義、図心、楕円率、および配置はISO 11146:2004および11146:2005に準拠

●シンプルで効率的なBeamage-3.0ソフトは非常にわかりやすく、便利な機能を搭載

2D、3DおよびXYプロファイル

バックグラウンド除去機能

独自の「活性化」機能

ガウス関数でのガウシャンビームフィッティング

セミ・ロググラフ

●外部トリガでパルスレーザーに同期が出来る



*下記はBeamage-4Mの紹介ビデオです。是非ご覧下さい。

Beamage Instruction Video by Gentec-EO



Beamage-4M/4M-FOCUSでは3D,2D,XY D等の表示が簡単にできます。

04-2D_Display
05-3D_Display

2D 3D
06-XY_Display 08-Filter_Function
  09-Pixel_Addressing_Function
07-Active_Area_(ROI)_Settings


アクセサリー使用のビーム診断



◆BEAMAGE-4M/4M-FOCUSでは、CMOSセンサに各種のアクセサリーを付けて波長・ビームサイズ・レーザ出力のビーム診断が可能



btn_catalog_en

●波長:アクセサリー使用でUVやIRも可能

(110~535nm, Xray~400nm)CMOSセンサ+UVコンバータ

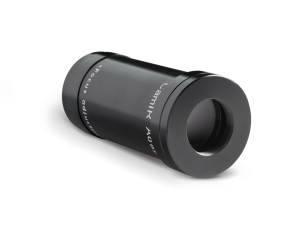

(1495~1595nm)CMOSセンサ+IRアダプター

(250~370nm)CMOSセンサ+UVバンドパスフィルター

(1250~1350nm)CMOSセンサ+IRフィルター

IR-ADAPTOR_spec_2016



btn_catalog_en

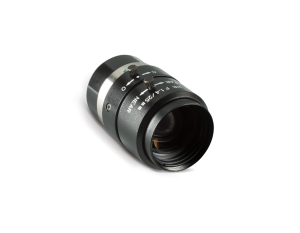

●ビームサイズ: カメラレンズをCマウントで装着してビームのイメージを表示

camera-Lens2-



btn_catalog_en

●出力計測・管理: NDフィルターやビームサンプラー(Optical Attenuators)等の使用

CMOSセンサは飽和レベルが低く、ダメージスレショルドも低いので、Beamageカメラの損傷を防ぐ為に、可能な限りレーザパワーを測定することが重要!

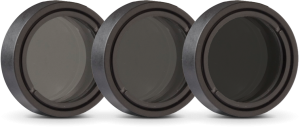

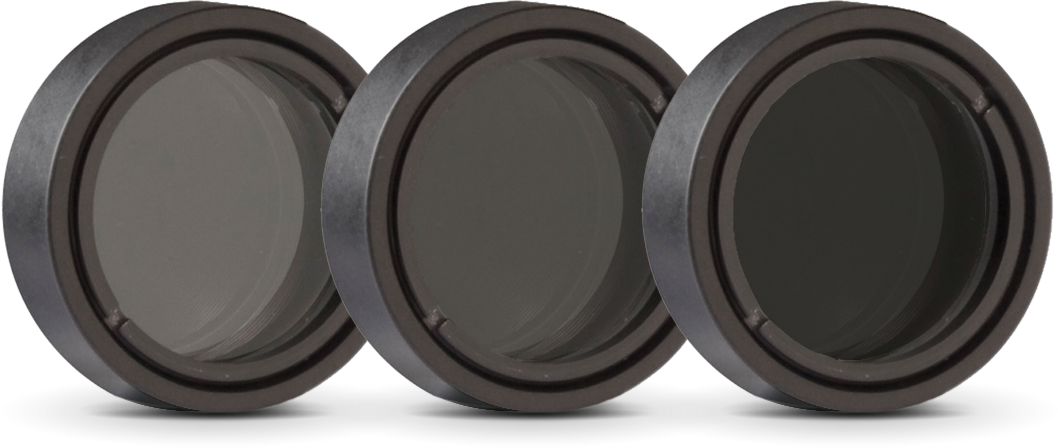

■<1W Beamage CMOSセンサ+ND Filters

スペクトル領域:400nm-1150nm

フィルター直径:φ25mm (開口部φ22.5mm)

最大出力   :1W



ビームサンプラー(Optical Attenuators)はモニター出力とビームプロファイルの同時使用が可能で、エネルギー・パワーディテクタと共に使用する為の光ピックオフにもなる。

■1W ~500W  Beamage CMOSセンサ+ Attenuator (BA16-500S/F)

スペクトル領域:200nm-2100nm

有効径:φ16mm

■1W ~1000W  Beamage CMOSセンサ+Attenuator (BA32-1kW)

スペクトル領域:200nm-2100nm

有効径:φ32mm



*BEAMAGE Quick-Start Video by Gentec-EO







*How to measure spatial intensity distribution with Beamage-4M





レーザビームクオリティ計測システム BEAMAGE-M2

btn_catalog_en



自動で簡単に正確にM2計測が出来るシステムが新登場。



特長

BEAMAGE-4Mを内蔵し、大口径50mm、大型センサ部: 11.3 x 11.3mm

●2つのビームステアリングミラーにより、レーザをシステムに入れると直ぐに、正確にアライメントが可能

●小型で光学もシンプルで使い易い

●早い応答でデータ取得時間が短かい

●フレキシブルで高性能なソフトウェアにより1台で各種の計測が可能
