中空コア ファイバーシステム Hollow-core fiber system

btn_catalog_jpbtn_catalog_en



Hollow-core fiber system

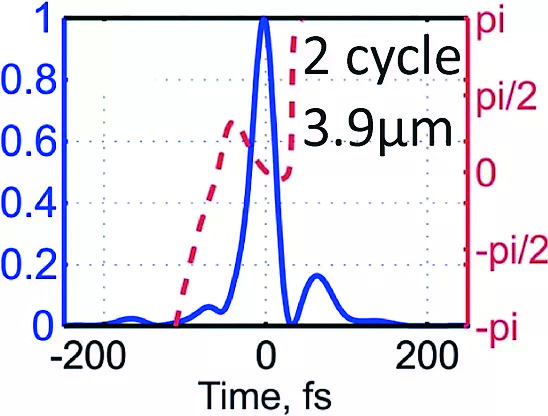

22mJ/3.9μmの高エネルギー

パルスを圧縮し13mJの出力



単cycleパルス &アト秒科学

最短3fs@800nm

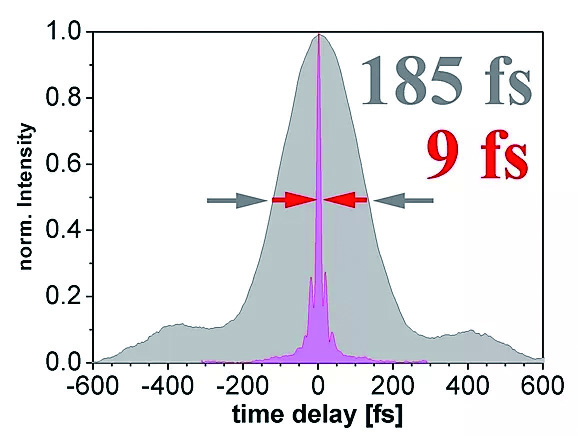

15倍圧縮, 透過率>70%

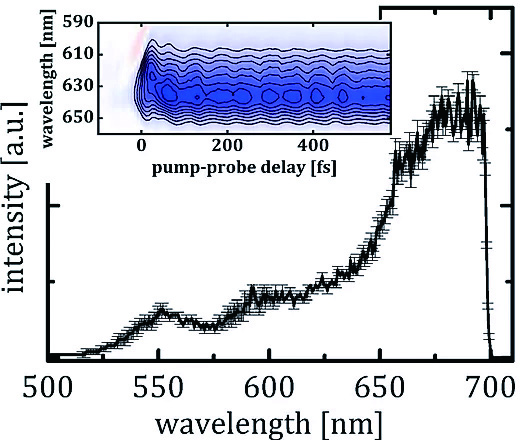

フェムト秒化学 & 2D 分光

40μJ VIS連続光







最新のフレキシブルなファイバーシステムは、極短パルス光を効率良く入出力することが可能。ファイバーコンプレッサーは、フェムト秒レーザパルス等のパルス幅をさらに狭くする為に使用するもの。

Hollow-core fiber system ファイバーコンプレッサーは、導入光学系、中空ファイバー、チャープ補償パルス圧縮の較正で提供できる。

自己位相変調 (SPM) によるスペクトル拡張後パルス圧縮を行い、few-cycleパルスを取得する。

つまり顧客が入力するレーザ情報や設置するスペースの情報を知らせて、メーカーがそのレーザに最適なファイバー選び、ファイバーコンプレッサーとして提供する。最新のシステムでは依頼者が各種のファイバー長さやファイバーの内口径を選ぶことが出来、マルチmJのフェムト秒パルスを75%~95%の透過率で圧縮してfew-cycleパルスを得る事が出来る。

このようにして極短パルス光を効率良く入出力することができると、希望する非線形光学の効果を得ることが可能になる。



◆ファイバーコンプレッサー

①導入集光系

②ファイバー
(中空 Fused Silica,皮膜:ポリマー, 充填ガス:Ar等でパージ)

 コア径、長さ、ガスプレッシャーを選択して最適なファイバーを提供する

★必要なレーザ情報

●入力パルスエネルギー:20μJ~20mJ

●ビームプロファイル(フォーカススポットの安定性)

●設置スペース(全体の長さ=ファイバー長さ+2m)

③コリメータ
④チャープミラーコンプレッサー



特長

●出力パルス幅 :最短3fs@800nm

●入力エネルギー :20μJ~20mJ

●対応波長域 :UV~5μm

●ファイバー長 :30cm~6m

●コア径:50μm~1mm

●透過率:>75%

●コンプレッション:>15倍

●平均出力:80W / 300W

●圧縮レンジ:0.01 mbar ~10 bar



以下の画像はスペクトル広帯域化、パルス圧縮、ビームルーティング、パルスの特性評価について最新の機能を示している。

Few-cycle™の中空コアファイバーシステムは、最大300Wの平均電力、最大100mJのエネルギーをサポート可能。

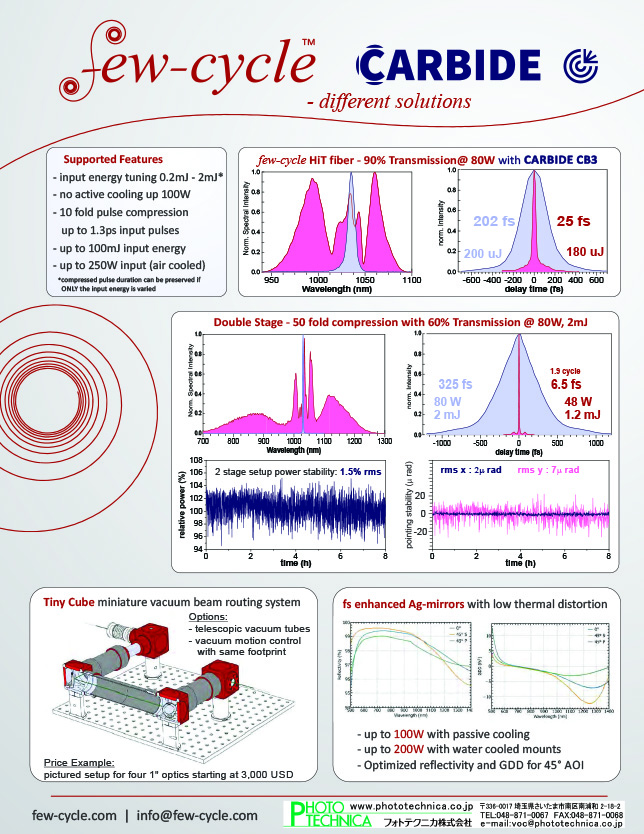

LC社製ダイオード励起Yb フェムト秒レーザCARBIDE / PHAROS を始めとして世界の各種ウルトラファーストレーザに対して

テスト・実践し、より良いコンプレッションを創り出している。
