超短パルスレーザ用 低分散ミラー  (Low GDD ultrafast Mirrors)


    低分散ミラー

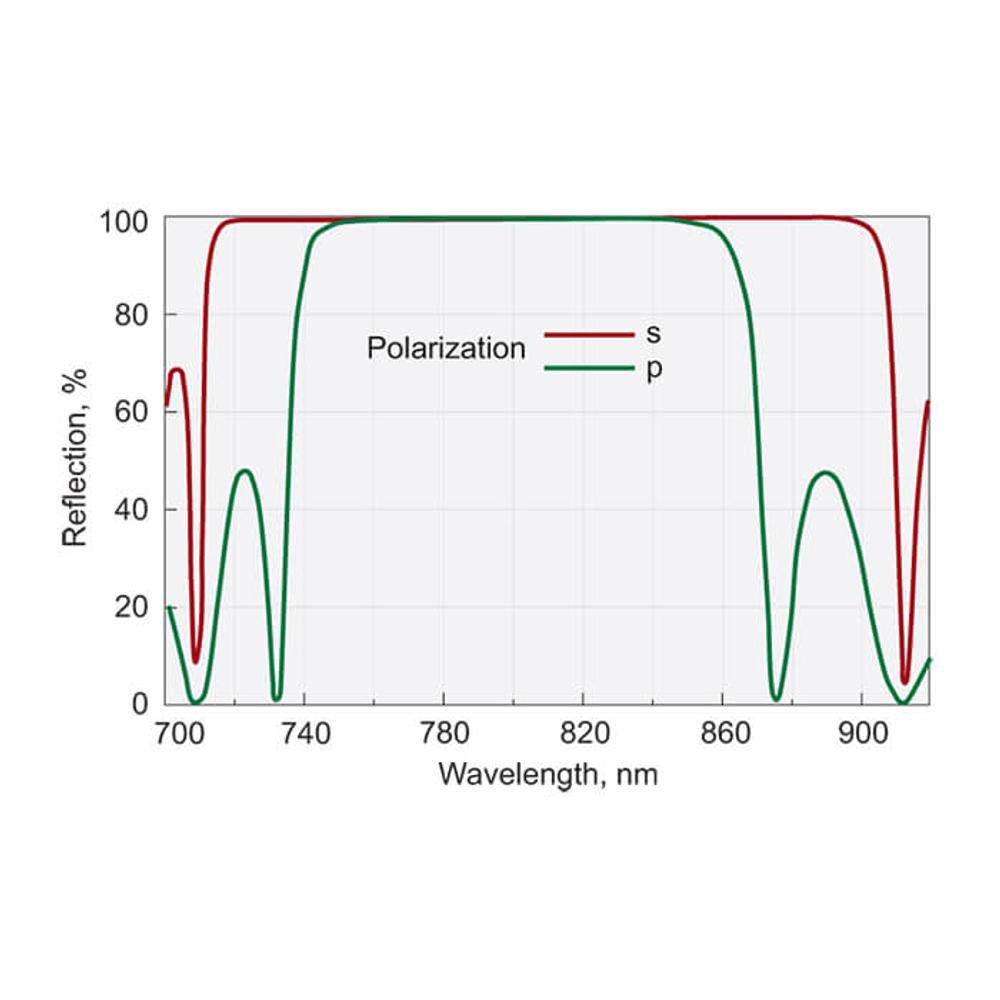

  反射 VS 波長







































EKSMA Optics社製、超短パルスレーザ応用向け 低分散ミラー(Low GDD ultrafast Mirrors)はフェムト秒のアプリケーションに最適な波長と入射角(AOI)になるように光学設計されている。広帯域に対応し、線形位相と周波数特性を持つ(低分散(GDD))

コーティングは単層誘電体で操作波長内で位相シフトが無い。

高反射率ミラーはいつも高反射率で反射するが、同じダイエレクトリック誘導体のコーティングでは、S-偏光の方がP-偏光よりもより高い反射率で反射し、動作領域が広くパルスの歪みも少ない。従って出来るだけミラーと共にS-偏光ビームを使用する方が良い。

Tiサファイアレーザに、イッテルビウム(Yb)Yb:KGW/KYW レーザ等を使用する際に、またその2倍波、3倍波、4倍波を使用する際に使用出来、低分散 と99%以上の高反射率を両立できる。特にハイパワーレーザの紫外領域のアプリケーションに最適。



◆低分散ミラー(low GDD ultrafast Mirrors)

特長 (仕様)

●高い反射率(>99%) と低い低分散を有するミラー 最大反射率>99.8% (UV FS φ 25.4x6mm)

●波長:800nmが中心(@720-880nmにてコーティング)

●コーティング: HR ハードダイエレクトリック高反射コーティング又はイオンビームスパッタリングコーティング

●レーザダメージスレショールド>100mJ/cm2 (ハードダイエレクトリック高反射コーティング用)@50fs, 800nm

                >150mJ/cm2 (イオンビームスパッタリングコーティング用)@50fs,800nm

●直径: 12.7mm ~101.6mm

●素材: BK7, UVFS

●反射率: >99% ~>99.8%

●形状:円形

●Diameter tolerance +0/-0.12mm
●Thickness tolerance ±0.25 mm
●Surface 形状 Plano
●Surface flatness <λ/10 @ 633 nm
●Protective chamfers <0.25 mm x 45°
●AOI(入射角)0°~45°







◆広帯域低分散ミラー( Broadband low GDD ultrafast Mirrors)

特長 (仕様)

●高い反射率(>99%) と低い低分散を有するミラー 最大反射率>99.95%

●波長:257nm~1060nm @257-275nm, `380-420nm, 500-530nm, 760-840nm, 1000-1060nm

          500nm以上が中心

●コーティング: HR ハードダイエレクトリック高反射コーティング又はイオンビームスパッタリングコーティング

●レーザダメージスレショールド>100mJ/cm2 (ハードダイエレクトリック高反射コーティング用)@50fs, 800nm

                >150mJ/cm2 (イオンビームスパッタリングコーティング用)@50fs,800nm

●直径: 12.7mm ~76.2mm (12.7mm, 25.4mm, 50.8mm が中心)

●素材: BK7,  UVFS

●反射率: >99% ~>99.8%

●形状:円形

●Diameter tolerance +0/-0.12mm
●Thickness tolerance ±0.25 mm
●Surface 形状 Plano
●Surface flatness <λ/10 @ 633 nm
●Protective chamfers <0.25 mm x 45°
●AOI(入射角)0°~45°
