高調波発生ユニット(第2・第3・第4 高調波)  HIRO(高出力フェムト秒レーザ用)

   HIRO

 HIRO-output-wavelength-

  出力波長(2H/3H/4H)



長時間出力安定性(HIRO/4H)















 SHBC

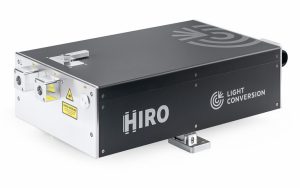

HIROは、高出力フェムト秒レーザ PHAROS, CARBIDE, FLINT用 の高調波ユニットで、515nm/343nm/258nm/206nm の出力波長を簡単に切り替えたり、3 波長同時出力も可能。



特長

●  標準型 (HIRO )、高出力型 (HIRO-HP)、高エネルギー型 (HIRO-HE)が有る

● 第二高調波 (515nm)、第三高調波 (343nm)、第四高調波 (258nm)、第五高調波 (206nm) に対応

●  FLINTに使用する場合は4Wまで、第四高調波まで可能



  Model       HIRO    HIRO-HP     HIRO-HE
    標準型    高出力型      高エネルギー型
    最大励起出力    20 W         80 W
  励起パルスエネルギー      8μJ – 1mJ    200μJ – 1mJ       1mJ – 4mJ
  高調波波長    515/343/258nm             515/343/258/206nm
  変換効率    > 50% (2H)  > 25% (3H)  > 10% (4H)  > 5% (5H)
   偏向             Linear, horizontal (2H, 5H)
            Linear, vertical (3H, 4H)
   寸法 (L × W × H)   487x176x180mm               552x320x170mm

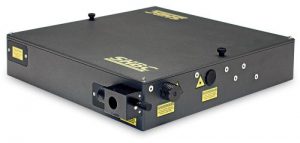

SHBCは、PHAROS, CARBIDEの第二高調波のスペクトル幅を圧縮するためのもので、高いコンプレッション効果により、第二高調波のスペクトル幅を<10cm-1に狭めることが出来る。

SHBC-NB (狭帯域タイプ)が登場し、スペクトル幅をに <2cm-1 に狭めることが出来る。

● 出力波長:515nm±5nm

● コンプレッション率:>30% (狭帯域タイプは>15%)

● 出力スペクトル幅:<10cm-1 又は <2cm-1

● 励起光源:PHAROS, CARBIDE:40μJ~4mJのパルスエネルギー, 最大40W (狭帯域タイプは3-200μJ/ 10W)

● コンパクト型
