光ファイバー(AvaSpec ファイバー入射型分光器用) Fiber Optics-FC/FCB/FCR/FDP

logo_Avantes_BV
★Avantes 総合カタログ(英文)はこちらからbtn_catalog_en

標準光ファイバーケーブル

Avantes社製ファイバー入射分光器システムは、高感度・高波長分解能・高速応答の小型軽量な分光器システムで、用途に応じたスリット・グレーティングの選択により高波長分解能を実現。

制御ソフト、光源、光ファイバー・アクセサリー等も充実し、様々な応用計測に対応可能。



測定対象に応じた光ファイバー、Fiber Opticsを充実したライナップから選べる。

光ファイバー

◆光ファイバー

特長

●Avantes社製光ファイバーは大きく分けて4つのタイプがある。





Fiber optic Cables

FC =標準型ファイバーケーブル (SMA接続のFiber optic Cables)







Multi-furcated Fiber-optic Cables

FCB=多分岐ファイバー

(多チャンネル用に8分岐まで有るMulti-furcated Fiber-optic Cables)







Reflection probes

FCR=ファイバー反射プローブ

(光源と分光器を接続して反射計測等に便利なReflection probes)

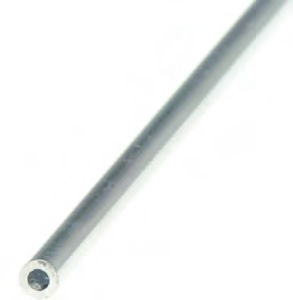

                         Reflection Probe with small tips

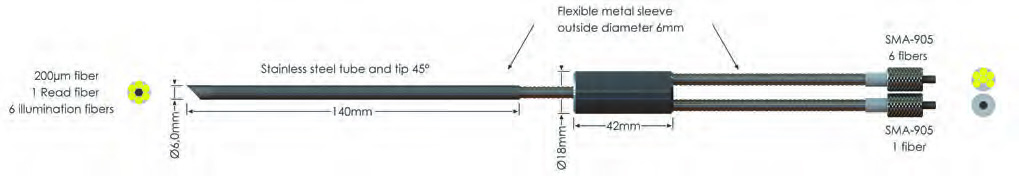

                           Reflection Probe for powders















                         Fluorescences-Probes

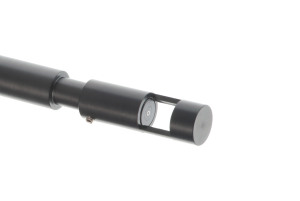

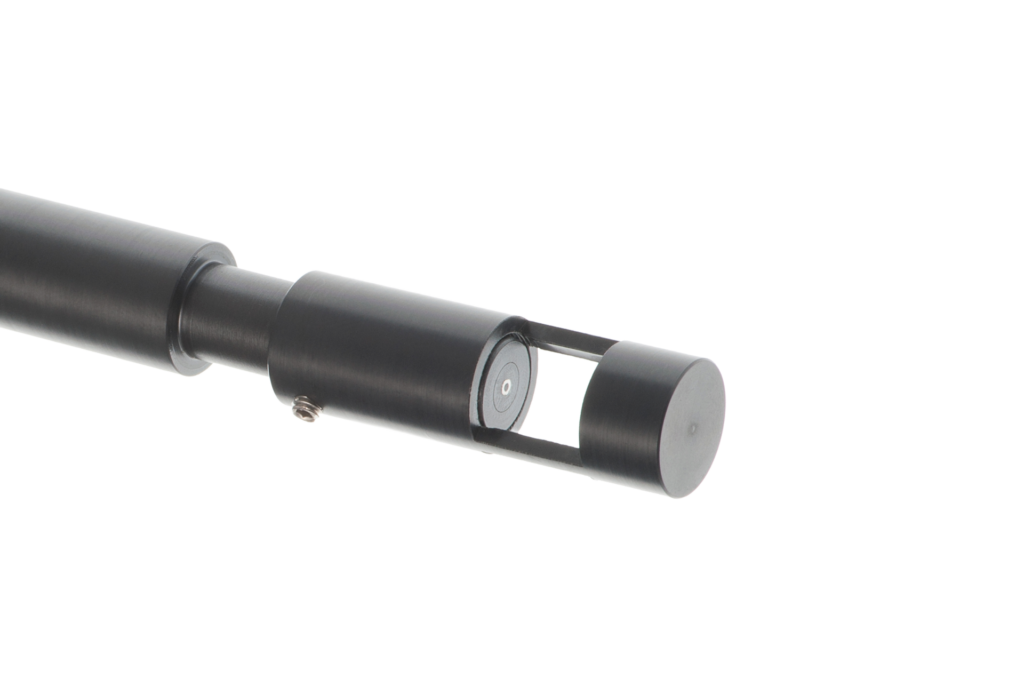

Transmission Dip Probes

FDP=ファイバー透過ディッププローブ

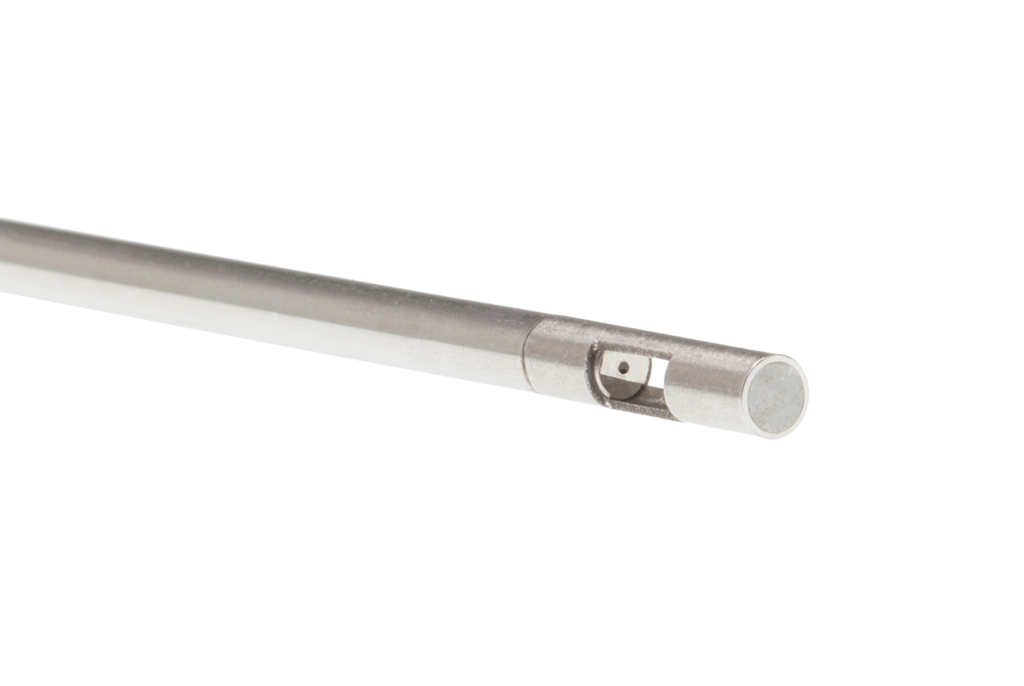

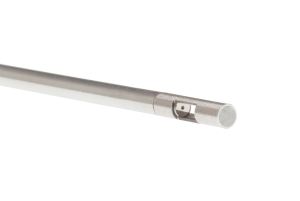

(極小・ミニサンプル用、その他 Transmission Dip Probes)



●波長域表示は3つに分かれており通常の表示と違う

UV=UV/VIS (200~800nm)

IR=NIR (350~2500nm)

UVIR=UV/VIS/NIR (250~2500nm)



●光ファイバーコア径:

8/50/100/200/400/600/800/1000μm )の中から選べる。

* 8μm・・・IR=NIR (350~2500nm)のみ

* 50/800/1000μm・・・UV=UV/VIS (200~800nm)とIR=NIR (350~2500nm)のみ





●光ファイバージャケットはKevlar reinforced PVC (標準品)の他3種類 btn_pdf

standard= Kevlar reinforced PVC

-ME=Chrome-plated

-BX= staunless steel

-MS= metall silicone



Fiber-optic-jacketing-

  Fiber optic Jacketing





●コネクターはSMAが標準でオプションとして-STと-FC/PCが選べる  btn_pdf

  Fiber-Connectors-2016
    Fiber-optic Connectors



Fiber Optics

●光ファイバーを効率良く使用し、また各種の計測用に便利な各種のFiber Opticsが用意されている







Collimating lens

拡がりのある光を平行や垂直にする







Cosine correctors

180度の角度から集光する





vacuum Feedthrough

真空チャンバー内で使用





Reflection Probe Holders

その他各種の便利なものがある





DUV(深紫外)用ファイバー

●深紫外域用途・・・耐ソラリゼーションファイバーbtn_pdf

230nm

新開発のUVM fiber は長時間安定性が増し、215nmで30~40%の透過率で12時間の安定性が得られる。(以前は30分)

  Deep UV Fiber
