狭帯域コリニアタイプピコ秒光パラメトリック増幅器(OPA)  ORPHEUS-PS

btn_catalog_en

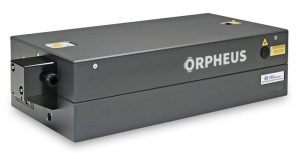

ORPHEUS-PS



波長と出力分布(2W@5kHz 励起)





ORPHEUSシリーズ



    ORPHEUS-NEO

  ORPHEUS

 ORPHEUS-ONE

  ORPHEUS-F

  ORPHEUS-MIR

  ORPHEUS-N

  ORPHEUS-TWINS

  ORPHEUS-PS



ORPHEUS-PSは、高出力フェムト秒・ピコ秒レーザPHAROSとCARBIDE用にに開発されたフェムト秒OPAで、特に高出力励起レーザ1 台で広帯域フェムト秒パルスと狭帯域ピコ秒パルスの同期発生を実現。パルスエネルギーの安定性が高いフェムト秒光源で、狭帯域ラマン分光計測や表面和周波発生分光などに最適。



特長

●波長チューニングレンジ:640~1000nm (シグナル光)

      :1060~2600nm (アイドラ光)

          :210~4800nm (オプション SHBC-ORPHEUS-PS-SH-DFG1 )

●パルス繰返し:>100kHz

●パルス幅:800fs~3ps

●スペクトル線幅<20cm-1@700~2000nm

●USBポートからのPCフルコントロール(LabVIEW ドライバー)

●パルスエネルギー安定性:<2.0%rms@700~960nm, 1100~1500nm



用途

■誘導ラマン分光

■表面和周波発生分光



光パラメトリック増幅器(OPA)  ORPHEUS シリーズ  比較



2005年に画期的・革新的なフェムト秒レーザPHAROSが登場し、その後世界的ベストセラー製品であるウルトラファーストレーザ用光パラメトリック増幅器(OPA)TOPASをPHAROS用に開発したORPHEUSが誕生。2013年にOne Box型フェムト秒レーザCARBIDEが登場してからは、PHAROSとCARBIDEに対応するOPAとしてニーズやアプリケーションに応じて各モデルのORPHEUSが開発され、現在に至っている。



ORPHEUSシリーズ    仕様比較表



    モデル       枝番   励起エネルギー      ・出力   波長チューニング         レンジ     拡張波長レンジ       パルス幅       特長
ORPHEUS-NEO -HP 20-800μJ, 80W 640-2600nm 320-640nm 120-250fs 高出力UVーNIR
ORPHEUS-NEO -ONE 20-800μJ, 80W 1350-4500nm 640-16000nm 100-300fs 出力モニター機能とビーム診断
ORPHEUS   8-400μJ,<8W 630-2600nm


210-16000nm
120-250fs
費用対効果大
ORPHEUS -HP 8-400μJ, 80W 190-16000nm 全自動
ORPHEUS -HE 400-2000μJ, 80W 190-16000nm 高エネルギー
ORPHEUS-ONE   12-400μJ, 8W 1350-2000nm,210-4500nm


1350-2000nm,

210-16000nm


100-300fs
費用対効果大
ORPHEUS-ONE -HP 12-400μJ, 80W 全自動
ORPHEUS-ONE -HE 400-2000μJ, 80W   高エネルギー
ORPHEUS-F   10-500μJ, 80W 650-900nm,1200-2500nm 325-16000nm 25-100fs 自動GDD 制御
ORPHEUS-MIR   200-2000μJ, 80W 2500-10000nm 1350-15000nm < 100 fs 広帯域MIR出力
ORPHEUS-N -2H 10-200μJ, 8W 650-900nm 325-450nm,650-900nm <30fs 自動GDD 制御
ORPHEUS-N -3H 12-200μJ, 8W 520-900nm 260-450nm,520-900nm <30fs
ORPHEUS-TWINS   8-2000μJ, 60W 630-4500nm 210-16000nm  <40fs 2つの独立した出力
ORPHEUS-PS   120-1000μJ, 20W 640-1000nm,1060-2600nm 210-4800nm  1-3ps 狭バンド幅<20cm-1
