波長可変高出力ピコ秒・フェムト秒 近赤外光パラメトリック発振器(OPO)Levante Emerald PS / FS



logo_APEbtn_catalog_en


     Levante Emerald PS






   波長に対する出力 (2ps)




  波長に対する出力 (7ps)



    波長に対する出力 (12ps)



























Laser ARPES







Levante Emerald fs

Levante Emerald PS は、モードロックNd:YVO4レーザ又はモードロックイットリビウムレーザの第2高調波(グリーン)を励起光源に使用することで、近赤外域で連続的に波長可変できるピコ秒高出力シンクロナスポンプOPO。

その出力は、フーリエ限界パルスのバンド幅、優れたビーム品質とビームポインティング安定性を兼ね備えている。signal光とidler光の出力は、コリニア出力され完全に空間的、時間的にオーバーラップしている。高出力かつ狭帯域ピコ秒パルスを得る為の最適な光源。

高調波オプションにより紫外域~中赤外域の光を発生可能(80MHz)



近赤外域 (640-2300nm)で連続的に波長を変更できるので、CARS顕微分光のような多波長励起の実験用に理想的な光源 (516nm又は532nm励起)全自動制御が可能で波長チューニングも簡単。



特長

●全自動波長チューニング (660nm~2300nm)

●2ps - 10cm-1,  7ps - 3cm-1  , 12ps - 1.5cm-1      の3種類

●2波長発振・2色の可変出力ビームが可能(シグナル、アイドラ)
●完璧に同期した2波長のピコ秒パルス発生
●CARSやラマン分光実験に最適なピコ秒パルス(最短2ps)

●高調波オプション(SHG, THG, FHG, DFG)

●繰返し周波数固定の励起レーザ専用にすることで低コストで高出力を実現
●近赤外光励起による蛍光性試料への対応
●試料の光学的損傷の軽減
●イメージングに最適な狭いスペクトル幅
●空間分解能の向上

●新規に開発された制御ソフトにより、希望する波長を入れるだけで簡単にチューニング

●内蔵のパワー・波長診断機能





  Levante Emerald 2ps Levante Emerald 7ps Levante Emerald 12ps
励起レーザ 515nm/10W/2ps 532nm/10W/12ps 532nm/20W/20ps
波長レンジ(Signal) 660~960nm 700~990nm 700~990nm
波長レンジ(Idler) 1120~2340nm 1150~2200nm 1150~2200nm
出力 Signal / Idler 2.5W@800nm / 1.7W@1200nm 2.5W@800nm / 1.7W@1250nm 4.5W@800nm,3.0W@1250nm
パルス幅 2ps 7ps 12ps
バンド幅 10cm-1 3cm-1 1.5cm-1
繰返し周波数 80MHz 80MHz 80MHz
     高調波オプション
Signal FHG(3+1) 190-210nm, 5mW@200nm 190-210nm, 1mW@200nm 190-210nm, 1.5mW@200nm
Signal FHG(2+2) 210-230nm, 10mW@225nm 210-230nm, 1mW@220nm 210-230nm, 1.2mW@220nm
Signal THG 230-320nm, 100mW@270nm 233-330nm, 40mW@267nm 233-330nm, 45mW@267nm
Signal SHG 330-480nm, 600mW@400nm 350-495nm, 120mW@400nm 350-495nm, 250mW@400nm
Idler   THG 475-560nm, 25mW@480nm                  -                   -
Idler   SHG 560-720nm, 200mW@600nm                  -                   -





*Levante Emerald HP +HarmoniXX

*高調波発生ユニットHarmoniXX FHG(3+1)を用い200nm以下の深紫外光で得られる高出力UV光源は、高分解能光電子分光やUV遷移ダイレクト1光子励起用途に最適。→ High Power Tunable ps UV Source → Laser ARPES

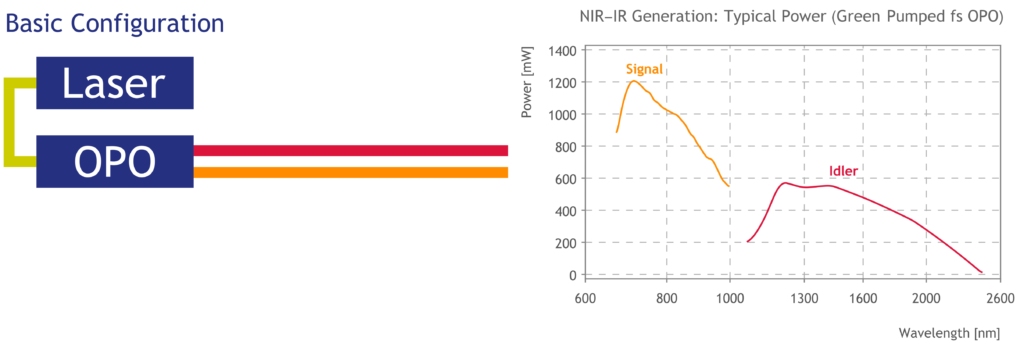

Levante Emerald fsは 670nm ~2200nmの波長域で波長可変出来るシンクロナスポンプOPOで、グリーン(SHG)フェムト秒レーザで励起して近赤外域で数100mWの出力が得られ、最大500mWの出力が可能。完全に同期した2つの出力パルスが得られ、統合されたスペクトロメータにより、精密な波長チューニングと安定性を確保。コンピュータ制御で完全な自動波長チューニングが可能。      LIGHT CONVERSION社のFLINT(2.4W@515nm)と組み合わせて、CARS / SRS 顕微分光やマルチフォトン顕微分光、非線形分光等に最適。



   Levante Emerald fs Signal  Levante Emerald fs Idler
自動波長チューニング域 670nm ~990nm 1075nm ~2200nm
出力

500mW@800nm

250mW@1250nm
線幅 (FWHM)                             80cm-1   ~ 160cm-1
パルス幅 (FWHM)               ~300fs, 圧縮により<100fsまで短縮可能
偏光出力方向              水平
出力安定性 (RMS)                                     0.5%
波長安定性 (RMS)                                     0.01%
ショットノイズ限界        -162 dBc/Hz,  >0.7MHz









OPO-NSP-X from Gerd Schwiedergall on Vimeo. (APE)





フェムト秒・ピコ秒レーザ用途に最適な光学部品は→こちらから

フェムト秒・ピコ秒レーザ用途に最適なレーザ結晶・非線形結晶は→こちらから
