薄膜ポラライザー(Thin film Polarizers)は高エネルギーレーザビームのTp とTs を高コントラストで偏光させる板状の偏光板。

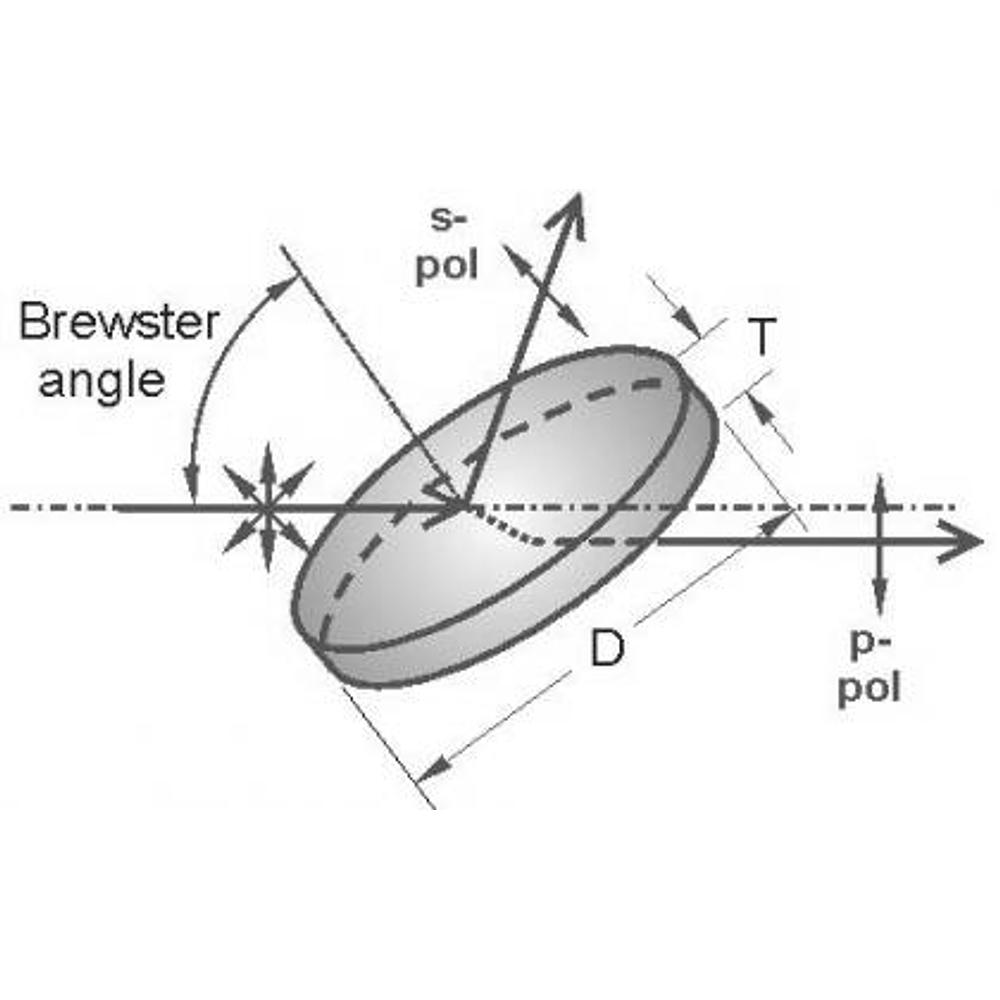

◆Brewster type Thin film polarizers

特長

●高エネルギーレーザビームのアプリケーリョンに最適

●マテリアルは　BK7 とUVFS　を使用しており、S-pol とP-pol が分離される

●標準的な波長用に光学設計されている

（266,343,355,400,515,532,780,780-820, 795-705, 1020-1040nm,1064, 1560nm)

主な仕様
●Material    UVFS
●Diameter/dimensions tolerance +0/-0.12 mm
●Thickness tolerance ±0.1 mm
●Clear aperture　Round: > 85% / rectangular: >85% of elliptical at 56°
●Surface quality 20-10 scratch & dig
●Transmitted wavefront distortion <λ/10 @ 633 nm
●Angle of incidence   56°    tolerance ±2 °
●Laser damage threshold    10 J / cm², 10 nsec pulse at 1064 nm typical, 50 Hz

●Extinction ratio　　　Tp:Ts >200:1 (for standard, HT and UHT series) >1000:1 (for HE series)
●Polarization      < 30 arcsec

  　 ■ 標準型　 - Rₛ/Tp:>99.5/95.0%, extinction ratio Tp/Tₛ >200:1

　　■高透過型　(HT) - Rₛ/Tp:>99.5/99.0%, extinction ratio Tp/Tₛ >200:1

　　■超高透過型(UHT) - Tₛ<0.2%, Rp<0.2%, extinction ratio Tp/Tₛ >200:1

　　■高変換レート(高コントラスト）型 (HE) - Tp>98%, Ts<0.1%, extinction ratio Tp/Tₛ >1000:1

◆高コントラスト薄膜ポラライザー　High Contrast Thin film Polarizers　

高ダメージスレショルドと高変換レートの薄膜ポラライザにより、偏光プリズムやビームスプリッターキューブに置き換わる優れた偏光板として使用出来る。

特長

●イオンビームスパッタリング (Ion beam sputtering）技術を使用したコーティング

●Tp : Ts  >  1000 : 1  の高コントラスト

●高Tp 、低吸収、低拡散

●高ダメージスレショルド

●高変換レート

●Brewster Typeと45°の２タイプが有る

◆High Contrast Brewster Type

　　◆高変換レート(高コントラスト）型 (HE) - Tp>98%, Ts<0.1%, extinction ratio Tp/Tₛ >1000:1

　　　●1030 nm·　30 x 20 x 6 mm　·Tp>98%, Ts<0.1%·UV FS·> 1000:1

　　　●532 nm　　30 x 20 x 6 mm 　Tp>98%, Ts<0.1%·UV FS·> 1000:1

        ●1064 nm     30 x 20 x 6 mm   Tp>98%, Ts<0.1%·UV FS·> 1000:1

High Contrast Thin film Polarizers Video (Altechna)

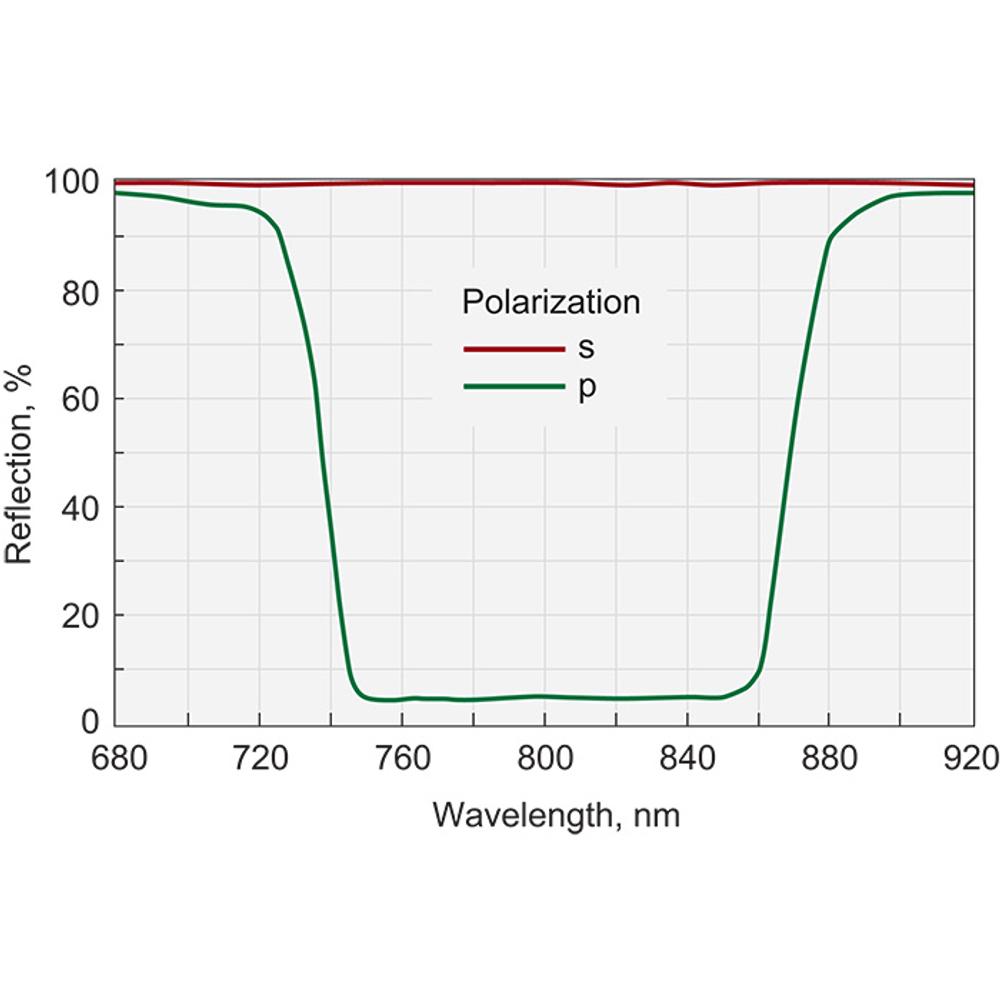

◆広帯域超短パルス　薄膜ポラライザー　Broadband Thin film Polarizers

特長

●主にフェムト秒レーザ用に使用

●作動角度は70°

●高エネルギーレーザに対応

主な仕様
●Material    UVFS
●Diameter/dimensions tolerance +0/-0.1 mm
●Thickness tolerance ±0.1 mm
●Clear aperture > 85% of size elliptical (ø17 mm at 70°)
●Surface quality 20-10 scratch & dig
●Transmitted wavefront distortion <λ/10 @ 633 nm
●Angle of incidence 70°    tolerance ±2 °
●Laser damage threshold  50 mJ / cm², 50 fsec, 50 Hz at 800 nm

●Extinction ratio　　　Tp:Ts > 200:1
●Polarization efficiency　　　　Rs / Tp > 99.5 / 95.0%

◆45°  薄膜ポらライザー　　 45° type Thin film polarizers

特長

●高ダメージスレショールド10 J/cm² at 1064 nm

●作動角度は45°

●高エネルギーフェムト秒レーザに対応

主な仕様
●Material    UVFS
●Diameter/dimensions tolerance +0/-0.12 mm
●Thickness tolerance ±0.2 mm
●Clear aperture　> 85%
●Surface quality 20-10 scratch & dig
●Transmitted wavefront distortion <λ/10 @ 633 nm
●Angle of incidence   45°    tolerance ±1 °
●Laser damage threshold    10 J / cm², 10 nsec pulse at 1064 nm typical, 50 Hz

●Extinction ratio　　　Tp:Ts >200:1 (for standard) >1000:1 (for HE series)
●Polarization      < 30 arcsec

◆High contrast 45° Type　(343/355/515/532/800/1030/1053/1064nm)

1053 nm·ø 25.4 x 3 mm·Tp>98%, Ts<0.1%·> 1000:1·UV FS

343 nm·ø 25.4 x 3 mm·Tp>98%, Ts<0.1%·> 1000:1·UV FS

515 nm·ø 25.4 x 3 mm·Tp>98%, Ts<0.1%·> 1000:1·UV FS

1030 nm·ø 25.4 x 3 mm·Tp>98%, Ts<0.1%·> 1000:1·UV F

355 nm·ø 25.4 x 3 mm·Tp>98%, Ts<0.1%·> 1000:1·UV FS

532 nm·ø 25.4 x 3 mm·Tp>98%, Ts<0.1%·> 1000:1·UV FS

800 nm·ø 25.4 x 3 mm·Tp>98%, Ts<0.1%·> 1000:1·UV FS

1064 nm·ø 25.4 x 3 mm·Tp>98%, Ts<0.1%·> 1000:1·UV FS

355 nm·ø 50.8 x 6 mm·Tp>98%, Ts<0.1%·> 1000:1·UV FS

532 nm·ø 50.8 x 6 mm·Tp>98%, Ts<0.1%·> 1000:1·UV FS

800 nm·ø 50.8 x 6 mm·Tp>98%, Ts<0.1%·> 1000:1·UV FS

1064 nm·ø 50.8 x 6 mm·Tp>98%, Ts<0.1%·> 1000:1·UV FS

343 nm·ø 50.8 x 6 mm·Tp>98%, Ts<0.1%·> 1000:1·UV FS

515 nm·ø 50.8 x 6 mm·Tp>98%, Ts<0.1%·> 1000:1·UV FS

1030 nm·ø 50.8 x 6 mm·Tp>98%, Ts<0.1%·> 1000:1·UV FS

1053 nm·ø 50.8 x 6 mm·Tp>98%, Ts<0.1%·> 1000:1·UV FS
