超小型極細ファイバーパルス圧縮システム Light Flute
|
|
||||||||||||||||||||||||||||||||||
|
 Light Flute
Pulse post-compression
チャープミラー
|
Light FluteTM は、最新の極細ファイバー利用の最もコンパクトなパルスコンプレッサー (圧縮)システムで、全てが集積・統合され直ぐに使用出来る形になっている。(使用するレーザの情報を事前に取込み1つの筐体内(120x20x10cm)にセットアップされている） 或いは独立した波長拡張ユニットとして、チャープミラーの様に分かれたオプティクスもある。
特長 （基本仕様） ●サイズ：10 cm x 5 cm x 100 cm ●エネルギー：40 μJ ～ 400 μJ (可変） ●最大入力パワー：20 Wまで ●透過率：85 ％まで ●ビーム品質：M2<1.3 ●ポインティング安定性：<20 micro rad ●長時間出力安定性： <0.5 % st.Dev ●ショット間のエネルギー安定性： ＜0.8 ％ st.Dev

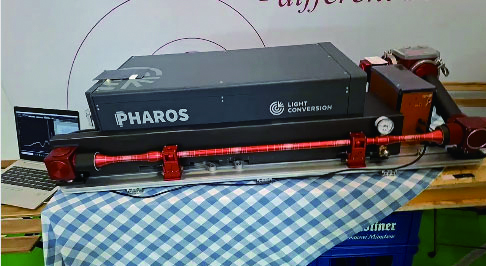

★Light FluteTM 実際のデモ例（ Laser World of Photonics 2025, ミュンヘン, ドイツ にてデモンストレーション )
★パルス圧縮セットアップ ●Light FluteTM 1.2mx0.6mの大きさのフットプリントで積み重ねたビールケースだけで支えられたセット ●LIGHT CONVERSION 社製 PHAROS PH2-UP と PH2-20W-SP ●圧縮のためのチャープミラー、真空チャンバーとパルス計測用の高速FROGが内部にコンパクトに組み込まれている
デモでの優れたパフォーマンス Light Fluteファイバーコンプレッサーは、コンスタントに透過率85%、ビーム品質M2<1.3にて稼働し、PHAROSのパルス幅を 8fsにまで圧縮する事が出来た。しかもショット間、長時間出力安定性を維持したまま、優れたパフォーマンスを提供。
Coatings extensively tested with cutting-edge few-cycle technology.
★チャープミラーはfew-cycle 社が開発した独自のfew-cycle技術ー中空ファイバー (Core fiber) のパルス圧縮システムに於いて、 とても重要な機能を持つミラーで、独自のオプティクスとして存在している。コーティングと最適なパルス圧縮を実現する為の各種中心波長のチャープミラーがラインナップされている。コーティングは最先端の技術でテストされている。 266 nm, 515 nm, 800 nm, 1030 nm, and 1450 nm. Ø1/2" to 85x35 mm; larger apertures >Ø3"
特に、中心波長：1030 nm, 波長レンジ：600 nm～1300 nm, GDD@1030nm: -58 fs², Ø1'', 35x20 mm, 60x25 mm
HR 600-1250nm > 99.0% GDD@1030nm: -58 fs²

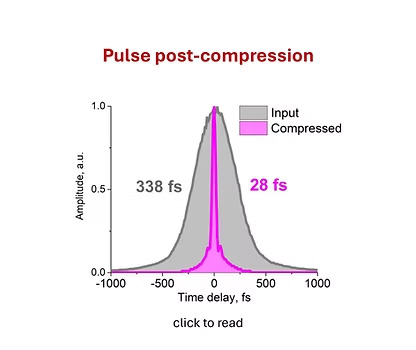

★ few-cycle™ Pulse Post-Compression systems (Hollow-core Fiber system ) ユニークなfew-cycle パルス圧縮システムにより、レーザのパルス幅を短縮可能。 中空コアファイバーは、パルスを圧縮すると共に非線形効果が得られ、２次元分光に有効な白色光の生成 (HYPUS) や、共鳴分散光を通してUV光を生成する(HYPUS-blue) 事が出来、その他の応用にも役立つ。 下記はPHAROS と CARBIDE の圧縮例
|
|||||||||||||||||||||||||||||||||
