コリニアタイプ光パラメトリック増幅器（OPA）　　　　ORPHEUS

　　　ORPHEUS

ORPHEUS-チューニング曲線

　　80W, 400μJ, 200kHz

ORPHEUS-Fチューニング曲線

　　40W, 40μJ, 1000kHz

ORPHEUS-ONEチューニング

曲線　40W, 40μJ, 1000kHz

ORPHEUSは、高出力フェムト秒・ピコ秒レーザ PHAROS と CARBIDE用に開発されたコリニア光パラメトリック増幅器(OPA)で、紫外から中赤外域までPC制御で波長チューニング可能。最大2MHzの高繰返しを実現し、基本波と第２高調波を本体から出射可能で費用効果大。最大80W励起出力、最大0.4ｍJ励起エネルギー。

◆ORPHEUS-Fは、コリニアとノンコリニアを高度に融合させたハイブリッドタイプ。コリニアタイプにより幅広い波長域でチューニングができ、ノンコリニアタイプにより短いパルス幅が得られ、それらを高度に融合することにより近赤外域でのショートパルス（55-70fs@650～900nm)が実現。

◆ORPHEUS-ONEは中赤外域用フェムト秒OPAで1400nm～16000nmに対応し、中赤外～赤外(4000～16000nm)の変換効率が高く50～150cm^-1スペクトル幅を生成。
通常1400nm～4200nmまでブロードバンドのチューニングができ、MID-IR (DFG)オプションにより4000nm～16000nmまで拡張可能最大入力エネルギー：5mJ, 最大入力パワー：80Wの高エネルギー型でUV～VIS域で完全自動波長チューニングが可能。

モデル	ORPHEUS		RPHEUS-F	ORPHEUS-ONE
波長チューニングレンジ	630 - 1030 nm (signal） 1030 - 2600 nm (idler)		650 - 900 nm (signal) 　 1200 - 2500 nm (idler)	1400 - 2000 nm (Signal) 2100 - 4200 nm (Idler)
最大励起出力	80 W
最大繰返し周波数	2 MHz
励起パルスエネルギー	8 - 20 μJ	20 - 400 μJ	10 - 400 μJ	12 - 400 μJ
変換効率	>4.5%@peak >2%@peak	>9%@peak >4%@peak	>7%@700 nm	>9%, 30 - 2000µJ 励起@1550 nm >6%, 12 - 30µJ 励起@1550 nm
パルス幅	120 - 400 fs		< 55 fs @ 800 – 900 nm < 70 fs @ 650 – 800 nm <100 fs@ 1200 – 2000 nm	100 - 300 fs
スペクトルバンド幅	60 – 220 cm^‑1		200 – 750 cm^‑1 @ 650 – 900 nm	50 – 150 cm^‑1 @ 1450 – 2000 nm

��y�[�W�擪�ւ��ǂ�

高繰返しコンパクトDPSS レーザ NL200 シリーズ

NL200

　繰返しとエネルギー

NL200シリーズは、ダイオード励起により長時間メンテナンスフリー動作を実現し、堅牢な筐体で高安定性を維持出来るので幅広い用途に対応可能。
高いパルス繰返し周波数にて高エネルギーが得られるので、分光計測用だけではなく、材料加工やリモートセンシング等幅広い用途に対応可能。
コンパクトで堅牢しかもパルス繰返しが可変でき、外部トリガー機能搭載等により、レーザPLD やレーザアブレーションに最適。

特徴

●　波長：1064nm
●　最大パルス繰返し：2500Hz
●　パルス幅： 7～10ns
●　最大パルスエネルギー： 4.0mJ@1064nm, 1000Hz

●　高調波オプション：532/355/266/213nm

モデル	NL201	NL202	NL204
最大パルスエネルギー@1064nm	0.9mJ	2.0mJ	4.0mJ
最大パルスエネルギー@532nm	0.3mJ	0.9mJ	2.0mJ
最大パルスエネルギー@355nm	0.2mJ	0.6mJ	1.3mJ
最大パルスエネルギー@266nm	0.08mJ	0.2mJ	0.6mJ
最大パルスエネルギー@213nm	0.04mJ	0.1mJ	0.2mJ
パルス繰返し	2500Hz	1000Hz	1000Hz
パルス幅	7～10ns

用途

■分光計測

■リモートセンシング

■材料加工、透明材料内部加工

■パルスレーザ堆積法(PLD)
■マイクロマシニング, マーキング, 深堀加工

★EKSPLA社製産業用・理科学用ナノ秒レーザ比較表　

★EKSPLA社製ダイオード励起　産業用・理科学用ナノ秒レーザ　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　NL230 はこちらから

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　NL300　　　　はこちらから

★EKSPLA社製産業用フェムト秒・ピコ秒レーザ比較表　

　高出力産業用フェムト秒レーザ　Femtolux 30 はこちらから

　　　　　　　　　　　　　　　　高出力産業用ピコ秒レーザ　　　Atlantic　　　はこちらから

��y�[�W�擪�ւ��ǂ�

可視域高エネルギー・短パルス光パラメトリック増幅器(OPO) ORPHEUS-VIS 新登場　(Light Conversion社製)

ORPHEUSシリーズは、高出力フェムト秒レーザ PHAROS と CARBIDE用に開発されたフェムト秒OPAで、紫外から中赤外域までPC制御で波長チューニング可能なので、理科学用途に各モデルが使用されています。

この度可視域(VIS)で高エネルギー・極短パルスの出力が得られる様に光学系をデザインし構築された光パラメトリック増幅器 (OPA)ORPHEUS-VISが開発され、超高速分光等の理科学用途に最適なツールとして新登場しました。

ORPHEUS-VISは、450-600nm, 326-900nmで超短パルスが得られ、UVオプションを使用すると250nmまでの紫外域に対応可能です。

PHAROSまたはCARBIDEフェムト秒レーザの励起により、平均入力パワー・エネルギーが20W/1mJ 可能で、これにより可視域で通常得られるエネルギーµJの10倍にあたるエネルギー得られ、UV域でもµJレベルのエネルギーを得る事が可能です。

特長

●UV～VIS～NIR域で超短パルス出力

●500nmにて<50fsのパルス幅

●繰返し周波数：最大100kHz

●最大励起出力：20W

●最大励起エネルギー：1mJ

●UVオプションの追加により250nmまで対応

★尚、基本形のORPHEUSは使用目的に応じて、 ORPHEUS-HP　と　ORPHEUS-HE に集約されました。　　　

��y�[�W�擪�ւ��ǂ�

コンパクト・パワフル・万能型分光器　NEXOS™

Avantes社は1995年に設立され、分光器を中心とした光学機器のカスタム品や各種応用機器を発展させ、OEM製品を産み出していくという哲学のもと発展し、常に革新的で高精度、高品質、ユーザーフレンドリーの機器を創り出すことに力を置き、最先端の分光器、ファイバー、ソフト、光源、アクセサリーを提供しています。

迷光と2次光の影響を防ぐオプションの種類と特徴

★Avantes2024 総合カタログ(英文）はこちらから

　　NEXOS^TM　

Compact Line Spectrometer

NEXOS^TMは最新のCompact Line の分光器で、これまでの分光器開発の経験を生かし、コンパクトで次世代のフォトニクスに対応出来る様に考慮し、あらゆる産業用途に応用できる様に開発され2023年にリリースされた最新型の高性能・パワフル・万能型分光器。

コンパクトながら高速で高パフォーマンスが得られ、高度な機能とユーザーフレンドリー設計により、OEMインライン計測対応で各種研究用、様々な産業や分野の幅広いアプリケーションに対応可能。
最先端のオートメーション技術の工場で生産される為、優れた再現性が得られ個々の品質安定性・信頼性が高く、簡単に各種の機器やシステムに組み込み・統合することが出来る。特にサイズやフレキシブルさが要求される場合に最適。

特長

●コンパクトサイズ

●CMOS制御（2K-2048ピクセル / 4K-4096ピクセル）

●高感度CMOSイメージセンサにより、高感度で高波長分解能の計測が実現

●最新の光学ベンチ(NEXOS Bench F=75mm)により迷光が少ない

●温度・波長安定性が高い

●計測の柔軟性（slitサイズの変更が可能）

●機器やシステムとの統合がスムーズ

●優れた再現性が得られ個々の品質安定性が高い

●PCへUSB接続でき、簡単にPCから制御出来る

●PCから充電も可能

主な仕様	NEXOS^TM 2K	NEXOS^TM 4K
光学ベンチ (NEXOS Bench)	迷光の少ない左右対称型 Czerny-Turner タイプ　F＝75mm
波長域	190nm ～1100nm, 適切な波長範囲を選択可能
迷光	0.1～1％　( 通常のグレーティング300 Lines/ mm, blaze 250nm < 0.3%)
波長分解能	0.05nm～21.3nm (グレーティング　とスリットサイズによる）
ディテクター	HAM S11639, CMOS linear array, 2048 pixels (14x200 µm)	HAM S13496, CMOS linear array, 4096 pixels (7x200 µm)
シグナル　/ ノイズ (s/n)	375 : 1	365 : 1
サンプリング速度	0.36ms / scan	0.70ms / scan
データ転送速度	0.79ms / scan	1.12ms / scan
ダイナミックレンジ	4500
露光時間	9μs ～　30s
インターフェイス	USB2.0 (480Mbps) / ファイバーピグテイル(38cm) USB-A
寸法	105 x 80 x 20mm, 277.5g

USB接続の基本型( NEXOS^TM), RS232/SPI 接続型(NEXOS^TM Link), ユーザーのニーズに合わせて構築出来る(NEXOS^TM Bench) の3タイプが用意されている。

NEXOS^TM Link

●RS232/SPI 通信タイプ

●個体ごとの優れた再現性

●カスタムソフトウェア　(DLL)

●OEM用のシステムインテグレーションに最適な光学系

NEXOS^TM Bench Only

●自分の都合の良い通信で構築出来るタイプ

●最先端のオートメーション技術で生産

●カスタムソフトウェア　(DLL)

●OEM用のシステムインテグレーションに最適な光学系

用途

★Avantes社のCompactLine の新しいシリーズは無限の可能性に溢れ、最先端のオートメーション技術工場での製作により、今までより以上に優れた再現性・品質安定性の製品になっており、信頼性が向上している。コンパクトながら各種のアプリケーションに対応出来る次世代型。

��y�[�W�擪�ւ��ǂ�

フェムト秒・ピコ秒波長可変レーザ　　ORPHEUSシリーズ

2005年に画期的・革新的なフェムト秒レーザレーザPHAROSが登場し、その後世界的ベストセラー製品であるウルトラファーストレーザ用光パラメトリック増幅器(OPA)をPHAROS用に開発し、ORPHEUSシリーズが誕生しました。レーザの設計と製造設備、最先端の研究開発施設等により、産業用途や理科学用、そして医療用に対してもユニークなソリューションを提供しています。産業界では24/7稼働の何百ものレーザシステムが10年以上経過し、LC社製フェムト秒レーザの信頼性を証明しています。LC社の知恵と経験とより良い物を生み出そうとするプロフェッショナルチームの高い意識により、ハイクオリティと顧客の満足度に焦点を当てて、今後も更に進化していきます。

ORPHEUSシリーズ　光パラメトリック増幅器(OPA)PHAROS/CARBIDE用　Light Conversion社

ORPHEUS-NEO-HP

　チューニングレンジ

ORPHEUS-NEO-ONE

　チューニングレンジ

長時間出力安定性

ORPHEUSシリーズは、高出力フェムト秒レーザ PHAROS と CARBIDE用に開発されたフェムト秒OPAで、紫外から中赤外域までPC制御で波長チューニング可能。

ORPHEUS-NEOは、簡単に使用でき手間の掛からないデザインで構築された、次世代型光パラメトリック増幅器 (OPA) で、理科学用途や応用計測等にとって非常に貴重なツールとして出現した。

高出力UVーMIR(210～16000nm) の中で、産業用グレードの堅牢なメカニカルデザインの幾つかの違う構成が構築でき、しかも非常に顕著な長時間出力安定性を維持できる。

最も重要なのは、励起ビーム位置を感知して出力パラメータをモニターし続けることが出来る複数のディテクタを装備している点で、

最速でリモート診断やトラブルシューティングが可能。

更にORPHEUS-NEO-UPは PHAROS-UPの励起により、100fs以下のパルス幅を得る事が可能。

ORPHEUS-NEOは、マルチフォトン顕微鏡・ウルトラファースト分光やその他の理科学用途にOPAを使用する方々の要望から発想を得て、最も安定した汎用性のあるツールとなる様に設計された待望の機器と言える。

特長

●UV～MIR出力強化

●継続した出力モニター機能とビーム診断

●PHAROS-UPによる励起で超短パルス

●繰返し周波数：シングルショット～2MHz

●最大励起出力：80W

●最大励起エネルギー：800μJ

●完全に統合された波長拡張機能

●第二繰返し励起オプション

●顕著な出力安定性

Model	ORPHEUS-NEO-HP	ORPHEUS-NEO-ONE
最大入力励起パワー	80 W
励起エネルギー	20 – 800 µJ
パルス繰返し周波数	シングルショット～2 MHz
チューニングレンジ	640 – 1000 nm (Signal) 　　　　　1050 – 2600 nm (Idler)	1400 – 2000 nm (Signal) 　　　　　2100 – 4200 nm (Idler)
変換効率	> 7% @ 700 nm 　　(40 – 800 μJ pump; up to 1 MHz)	> 9% @ 1550 nm 　　(40 – 800 μJ pump; up to 1 MHz)
変換効率	> 3.5% @ 700 nm 　　(20 – 40 μJ pump; up to 2 MHz)	> 6% @ 1550 nm 　　(20 – 40 μJ pump; up to 2 MHz)
スペクトルバンド幅	60 – 220 cm^-1 @ 700 – 960 nm	50 – 150 cm^-1 @ 1450 – 2000 nm
パルス幅	120 – 400 fs	100 – 400 fs
長時間出力安定性　(8時間)	< 1% @ 800 nm	< 1% @ 1550 nm
パルス間のエネルギー安定性 (1分)	< 1% @ 800 nm	< 1% @ 1550 nm
波長拡張オプション	210 – 320 nm (THS),>0.4%@250 nm 320-500nm(SHS)and 525-640nm(SHI), >1.2%@350 nm 2500 - 4200 nm(DFG1), >3%@3000 nm 4000-16000nm(DFG2),>0.2%@1000nm	640 – 1000 nm and 1050 – 1350 nm (VIS-NIR), >1% @700 nm 4000–16000 nm (DFG), >0.3% @10000 nm (for >40 μJ pump)

出力パルス幅は波長や励起レーザのパルス幅による　　

変換効率はピークで1.2％で励起出力の値による　　　　　　　　　　　　　　　　　　　

★PHAROS-UP（パルス幅100fs）励起用のORPHEUS-NEO-UPが登場

Model	ORPHEUS-NEO-UP	ORPHEUS-NEO-ONE-UP
構成	ORPHEUS	ORPHEUS-ONE
最大入力励起パワー	20　W
励起エネルギー	20 – 400 µJ
パルス繰返し周波数 ¹⁾	シングルショット～ 1 MHz
チューニングレンジ	640 – 1000 nm (Signal) 　　　 1050 – 2600 nm (Idler)	1450 – 2000 nm (Signal) 2100 – 4500 nm (Idler)
変換効率	> 7% @ 700 nm	> 9% @ 1550 nm
スペクトルバンド幅	120 – 300 cm^-1 @ 700 – 2600 nm	150 – 300 cm^-1@ 1500 – 1900 nm & 2200 – 3500 nm
パルス幅	< 100 fs @ 700 – 1000 nm 　< 120 fs @ 1060 – 2000 nm	< 120 fs @ 1500 – 1900 nm
ビーム品質 (M2）	< 1.3 @ 800 nm	< 1.3 @ 1550 nm
波長拡張オプション	210 – 320 nm (THS > 0.2% at 250 nm） 320 – 500 nm (SHS) and 525 – 640 nm (SHI) ;> 1.2% at 350 nm） 2500 – 4500 nm (DFG1); > 3% at 3000 nm 4500 – 14000 nm (DFG2); > 0.1% at 10000 nm	640 - 1000 nm and 1050 - 1450 nm (VIS-NIR), 1%@700 nm 4500 – 14000 nm(DFG), 0.2%@ 10000 nm

　　　ORPHEUS

ORPHEUS-チューニング曲線

　　80W, 400μJ, 200kHz

ORPHEUS-Fチューニング曲線

　　40W, 40μJ, 1000kHz

ORPHEUS-ONEチューニング

曲線　40W, 40μJ, 1000kHz

モデル	ORPHEUS		RPHEUS-F	ORPHEUS-ONE
波長チューニングレンジ	630 - 1030 nm (signal） 1030 - 2600 nm (idler)		650 - 900 nm (signal) 　 1200 - 2500 nm (idler)	1400 - 2000 nm (Signal) 2100 - 4200 nm (Idler)
最大励起出力	80 W
最大繰返し周波数	2 MHz
励起パルスエネルギー	8 - 20 μJ	20 - 400 μJ	10 - 400 μJ	12 - 400 μJ
変換効率	>4.5%@peak >2%@peak	>9%@peak >4%@peak	>7%@700 nm	>9%, 30 - 2000µJ 励起@1550 nm >6%, 12 - 30µJ 励起@1550 nm
パルス幅	120 - 400 fs		< 55 fs @ 800 – 900 nm < 70 fs @ 650 – 800 nm <100 fs@ 1200 – 2000 nm	100 - 300 fs
スペクトルバンド幅	60 – 220 cm^‑1		200 – 750 cm^‑1 @ 650 – 900 nm	50 – 150 cm^‑1 @ 1450 – 2000 nm

ORPHEUS-HE

ORPHEUS-HEチューニング

ORPHEUS-HE-5mJチューニング　

曲線（20W, 5mJ,4kHz　励起）

ORPHEUS-ONE-HEチューニング　

曲線（6W, 1mJ, 6kHz　励起)

ORPHEUS-HEは、高出力・高エネルギーフェムト秒・ピコ秒レーザ PHAROS と CARBIDE用に開発されたコリニア光パラメトリック増幅器(OPA)の中で特にシームレスにレーザと統合する様に設計された最新の高エネルギー用OPA。

ORPHEUS-HEは最大入力エネルギー5mJ, 最大入力パワー80Wの高エネルギー型でUV～MIR域で完全自動波長チューニングが可能。

特長

●最大入力パルスエネルギー/パワー：0.4～2mJ/80W (OEPHEUS-HE), 2～5ｍJ/20W (ORPHEUS-HE-5mJ)

●最大入力パワー：80W

●波長域： 630～1030nm (シグナル光）, 1030～2600nm (アイドラー光）,

315～630nm (SHS/SHI), 210～315nm (THS),

2200～4200nm (DFG1), 4000～16000nm (DFG2)

●パルス幅:120～400fs（PHAROS/CARBIDE励起）

●スペクトル幅：60～220cm^-1@700～960nm

モデル	ORPHEUS-HE	ORPHEUS-HE-5mJ	ORPHEUS-ONE-HE	ORPHEUS-ONE-HE-5mJ
励起エネルギー	0.4 -2 mJ	2- 5 mJ	0.4 - 2 mJ	2 - 5mJ
最大入力励起パワー	80W	20W	80W	20W
チューニングレンジ	630 - 1030 nm (signal) 1030 - 2600 nm (idler)	630 - 1000 nm (signal) 1050 - 2600 nm (idler)	1400 - 2000 nm (signal) 2100 - 4200 nm (idler)	1400 - 2000 nm (signal) 2100 - 4500 nm (idler)
変換効率	> 8% @ 700 nm		> 9% @ 1550 nm
スペクトルバンド幅	60 – 220 cm^-1 @ 700 – 960 nm		50 – 150 cm^-1 @ 1450 – 2000 nm
パルス幅	120 – 400 fs		100 – 400 fs
長時間出力安定性(8h)	< 2% @ 800 nm	< 1% @ 800 nm	< 2% @ 1550 nm	< 1% @ 1550 nm
パルス間エネルギー安定性 (1m)	< 2% @ 800 nm	< 1% @ 800 nm	< 2% @ 1550 nm	< 1% @ 1550 nm

ORPHEUS-MIR

　主なチューニングレンジ

主なスペクトルバンド幅

　　　パルス幅

ORPHEUS-MIRは、中赤外域～赤外域で高繰返しにて広帯域に波長可変できる超短パルス高出力・高エネルギータイプ。

2.5～10μmまで広帯域で超短パルスが得られ、オプションの狭帯域バンド幅により15μmまで延長可能。

シグナル出力とアイドラ出力を同時に得ることが可能。

これまでのノンコリニアモードに外付けのセパレータボックスえを追加することにより、コリニアモードが追加され、コリニアモード

では分散補償と共に< 100fsが得られる

特長

●波長チューニングレンジ：2500nm～4000nm (シグナル）　4000nm～10000nm (アイドラ）

●最大入力パワー： 80W

●入力エネルギー： 200μJ～3mJ

●最大繰返し：　100kHz

●パルス幅：<100fs 　　　<400fs (コリニアモードでは分散補償と共に< 100fsが得られる)

●スペクトル線幅：>300cm^-1@2500～4000nm, >200cm^-1@4000～10000nm

●波長10000nm～15000nm延長オプション (パルス幅：<350fs, スペクトル線幅：100cm^-1)

●短パルス：<50fs 高エネルギー出力@2000nm

●産業用グレードレーザ励起用の高安定性

●出力パルスのキャリアエンベロープ位相 (CEP) 安定化が要求されるMIR中赤外域のアプリケーションに対するユニークなCEP-安定化オプション有

用途

■広帯域和周波発生振動分光法　(SFG)

■時間＆角度分解光電子分光(TR-ARPES)

■2D-IR 分光法

■機器内の高度な高調波

■近赤外分光ならびに高エネルギー物理学の応用

ORPHEUS-VIS

ORPHEUS-VISチューニング

　　パルス幅

ORPHEUS-VISは、可視域(VIS)で高エネルギー・極短パルスの出力が得られる様に光学系をデザインし構築された光パラメトリック増幅器 (OPA)で、特に超高速分光等の理科学用途に最適なツールとして新登場。

ORPHEUS-VISは、450-600nm (標準型）, 320-900nm (ワイドレンジ型）があり、500nmで<50fs超短パルスが得られ、UVオプションを使用すると250nmまでの紫外域に対応可能。PHAROSまたはCARBIDEフェムト秒レーザの励起により、平均入力パワー・エネルギーが20W/1mJ 可能で、これにより可視域で通常得られるエネルギーµJの10倍にあたるエネルギー得られ、UV域でもµJレベルのエネルギーを得る事が可能。

特長

●UV～VIS～NIR域で超短パルス出力

●500nmにて<50fsのパルス幅

●繰返し周波数：最大100kHz

●最大励起出力：20W

●最大励起エネルギー：1mJ

●UVオプションの追加により250～300nmまで対応

スペクトル

ORPHEUS-N-2H 波長レンジ

ORPHEUS-N-2H 出力

ORPHEUS-N-3H 波長レンジ

ORPHEUS-N-3H 出力

ORPHEUS-N は高出力フェムト秒・ピコ秒レーザPHAROSとCARBIDE用に開発されたノンコリニアOPAで、統合された最新のプリズムコンプレッサー内蔵によりパルス幅<30fsを実現し、時間分解分光に最適。小型・高繰返しで第2高調波(515nm)発生器又は第3高調波(343nm)発生器を内蔵しているモデルを提供。

◆ORPHEUS-N-2H (515nm励起モデル)

特長

●波長域：650～900nm (シグナル光), 325～450nm (シグナル光のSH）

●統合された第２高調波の効率：>35% (515nm)

●最大励起出力：8W

●励起パルスエネルギー：10～200μJ

●繰返し周波数：シングルパルス～800kHz
●圧縮後のパルス幅：<30fs (700～850nm)

◆ORPHEUS-N-3H (343nm励起モデル)

特長

●波長域：520～900nm (シグナル光), 260～450nm (シグナル光のSH）

●統合された第3高調波の効率：>25% (343nm)

●最大励起出力：8W

●励起パルスエネルギー：12～200μJ

●繰返し周波数：シングルパルス～600kHz
●圧縮後のパルス幅：<30fs@540～660nm, <70fs@660～800nm

用途

■時間分解分光

■非線形光学

■微細構造加工

ORPHEUS-N　設置例1　　　　　　　　　　　　ORPHEUS-N　設置例2　

　　 ORPHEUS-N 設置例２

　　波長と出力分布

ORPEUSシリーズ

ORPHEUS-NEO

　　ORPHEUS

ORPHEUS-HE

ORPHEUS-MIR

ORPHEUS-VIS

ORPHEUS-N

ORPHEUS-PS

ORPHEUS-PSは、高出力フェムト秒・ピコ秒レーザPHAROSとCARBIDE用にに開発されたフェムト秒OPAで、特に高出力励起レーザ1 台で広帯域フェムト秒パルスと狭帯域ピコ秒パルスの同期発生を実現。フェムト秒レーザの励起によりピコ秒パルスを生成できる。パルスエネルギーの安定性が高いフェムト秒光源で、狭帯域ラマン分光計測や表面和周波発生分光などに最適。

特長

●波長チューニングレンジ：640～1000nm (シグナル光）

　　　　　　　　　　：1060～2600nm (アイドラ光）

●パルス繰返し：＞100kHz

●パルス幅：800fs～3ps

●スペクトル線幅＜20cm^-1@700～2000nm

●USBポートからのPCフルコントロール(LabVIEW ドライバー）

●パルスエネルギー安定性：＜2.0%rms@800nm

●210～4800nm (オプション　SHBC-ORPHEUS-PS-SH-DFG1

用途　

■誘導ラマン分光

■表面和周波発生分光

光パラメトリック増幅器（OPA）　 ORPHEUS シリーズ　　比較

LC社のフェムト秒波長可変光源は、光パラメトリック増幅器の技術を基本としており、Ybベースのウルトラファースト光パラメトリック増幅器(OPA)における近年の向上により、チューニングレンジが深紫外域から中赤外域まで拡張し、パルス幅は短くなり、高コントラストなパルスを生成することが可能になっている。更に出力安定性が高まり小型化すると共に自動制御も可能なので、今やライフサイエンス研究の機器に簡単に統合したり、動的プロセスの多次元的研究用途にも可能になっている。

2005年に画期的・革新的なフェムト秒レーザPHAROSが登場し、その後世界的ベストセラー製品であるウルトラファーストレーザ用光パラメトリック増幅器(OPA)TOPASをPHAROS用に開発したORPHEUSが誕生。2013年にOne Box型フェムト秒レーザCARBIDEが登場してからは、PHAROSとCARBIDEに対応するOPAとしてニーズやアプリケーションに応じて各モデルのORPHEUSが開発され、現在に至っている。

I-OPAは、産業用グレードの光パラメトリック増幅器(OPA)の事で、波長可変フェムト秒光源の世界に新しい時代の簡略化した記号として登場している。堅牢な産業用のデザインと波長チューニング機能を組み合わせて開発されており、高出力フェムト秒・ピコ秒レーザ PHAROS と CARBIDEに直付けしてワンボックスに一体化できるので安定性に優れいる。更に気密性に配慮したシールドデザインにより、メカニカル的な安定性に優れ、大気の乱気流の影響を受けない様に、エネルギーの変動を最小限にする様に設計されているため、長時間にわたり安定したパフォーマンスを提供することが出出来る。また高度に統合された波長拡張機能により、紫外から中赤外域まで広帯域で波長チューニング可能なので、分光や顕微鏡の応用計測などに最適。

ORPHEUSシリーズ仕様比較表

モデル	枝番	励起エネルギー・出力	波長チューニングレンジ	拡張波長レンジ	パルス幅	最大繰返し	特長
I-OPA	-HP	20-400μJ, 40W	640-2600nm	320-505nm, 525-640nm	120-250fs	2MHｚ	ワンボックス、最小
I-OPA	-F	20-400μJ, 40W	650-2500nm		<55fs-100fs	2MHz	マルチフォトン顕微鏡用
I-OPA	-ONE	20-400μJ, 40W	1350-4500nm	4500-10000nm(DFG)	100-300fs	2MHz	高エネルギーMIRパルス
ORPHEUS		8-400μJ, 80W	630-2600nm	190-16000nm	120-400fs	2MHz	全自動
ORPHEUS	-F	10-400μJ, 80W	650-900nm,1200-2500nm	325-450nm,650-900nm	<55fs-100fs	2MHz
ORPHEUS	-ONE	12-400μJ, 80W	1400-2000nm, 2100-4200nm	4000-16000nm	100-300fs	2MHz	全自動
ORPHEUS-HE		0.4-2mJ, 80W	630-2600nm	210-16000nm	120-400fs	200kHz	高エネルギー
ORPHEUS-HE	-5mJ	2-5mJ, 20W	630-2600nm	210-16000nm	120-400fs	4kHz	PHAROS-5mJ 対応
ORPHEUS-ONE	-HE	0.4-2mJ, 80W	1400-2000nm, 2100-4200nm	4000-16000nm	100-400fs	6kHz	高エネルギー
ORPHEUS-ONE-HE	-5mJ	2-5mJ, 20W	1400-2000nm, 2100-4500nm	4000-16000nm	100-400fs		PHAROS-5mJ 対応
ORPHEUS-NEO		20-800μJ, 80W	640-2600nm	210-16000nm	120-400fs	2MHz
ORPHEUS-NEO	-ONE	20-800μJ, 80W	1400-4200nm	640-16000nm	100-400fs	2MHz	出力モニター機能とビーム診断
ORPHEUS-NEO	-UP	20-400μJ, 20W	640-2600nm	210-14000nm	100-120fs	1MHz	PHAROS-UP対応
ORPHEUS-NEO	-ONE-UP	20-400μJ, 20W	1450-4500nm	4500-14000nm	<120fs	1MHz	PHAROS-UP対応
ORPHEUS-MIR		200μJ-3mJ,80W	2500-10000nm	10000-15000nm	<100fs	100KHz	広帯域MIR出力(コリニア型<400fs）
ORPHEUS-VIS		200-1000μJ,20W	450-600nm (320-900nm)	250-300nm	<50fs	100kHz	超短パルス(ワイドチューニングレンジ型有り）
ORPHEUS-N	-2H	10-200μJ, 8W	650-900nm	325-450nm	<30fs	800kHz	自動GDD 制御
ORPHEUS-N	-3H	12-200μJ, 8W	520-900nm	260-450nm	<30fs	600kHz
ORPHEUS-PS		100μJ-3.2mJ,20W	640-1000nm, 1060-2600nm	210-4800nm	800fs-3ps	100kHz	狭バンド幅<20cm^-1

��y�[�W�擪�ւ��ǂ�

超短パルス生成コンプレッサーモジュール　　MIKS1シリーズ

MIKS1_S

set up image

Outout spectrum

Beam positional stability

MIKS1シリーズは、このコンプレッサを各種の産業用レーザに追加統合させることにより、短パルスを圧縮して極短パルスを生成し、超短パルスレーザに変換するすることが出来るパルスコンプレッサーモジュール。

基になっているのは非常に堅牢な産業用グレードの技術で、先ずスペクトルを拡げて、次に時間的圧縮を行うという2ステップを組合せて、1つの機器内でマルチパスコンプレッシングを行う事が出来る。

パフォーマンス

●　最大15倍に圧縮 (<45 fs)

●　入力エネルギー：1μJ～200μJ

●　100W以上の平均出力に対応

◆MIKS1_S

特長

●　シングルステージ、マルチパスのスペクトル拡がりとコンプレッションユニット

●　どんな繰返し周波数にもパルスーオンーデマンドのレーザシステムにも互換性があり対応可能

●　安定した24/7操作

●　レーザーシステムに対してシンプルに統合

●　能動光学素子は不使用

●　機械的に作動する機器は不使用

●　メンテナンスフリー

●　ダストや振動などの酷い環境下でも稼働

●　透過率>90%

●　サイズ：36x25cm²

●　入光ビームの高さ：>90mm

基本モデル

モデル	MIKS1_S	MIKS1_M	MIKS1_L	MIKS12	MIKS12_UP
入力エネルギー	１～200μJ	200～500μJ	500μJ～3mJ	50～300μJ	50～300μJ
入力パルス幅	200fs～9ps	200fs～9ps	200fs～9ps	200fs～9ps	200fs～9ps
出力パルス幅	<45fs	<45fs	<45fs	<15fs	<10fs

用途

■研究開発・・・超高速ポンププローブ分光、高調波・深紫外高調波、アト秒パルス生成、超赤外放射生成、走査型近接場光顕微鏡

■顕微分光・・・非線形顕微分光、2光子顕微分光、CARS顕微分光、3光子顕微分光

■材料加工・・・表面ナノ・マイクロ構造構築、レーザーリソグラフィー、マルチフォトン重合

パルス圧縮の前と後のビームポインティング安定性は変わらない。

【レーザを圧縮した例]

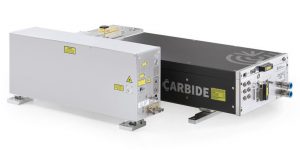

MIKS1_S @ Carbide (Light Conversion)

下記はLC社製フェムト秒レーザCARBIDEで MIKS1_S moduleを駆動した場合の性能。4倍にしたピーク電力の増加は98％達成できる。　

位相変調スペクトル　と　パルス圧縮が下記のグラフに示されている

Input Carbide: 200 fs, 15 μJ, 6 W

Output MIKS1_S: 52 fs, 14.7 μJ, 5.9 W

Input spectrum vs. output spectrum

Input autocorrelation vs. output autocorrelation

Autocorrelation Comparision Trace_edited

Output beam profile

��y�[�W�擪�ւ��ǂ�

高分解能レーザスペクトルメータ　　　　　waveScan

waveScan　

波長分解能グラフ

200-1100nm

　　　220-540nm

500-1600nm

800-2600nm

1500-6300nm

waveScan は、PC ( Windows ) から簡単に操作・制御・データ保存でき、コンパクトで費用効果の高いスペクトラムアナライザ。200nm (UV) ～6300nm (MIR) まで簡単に高分解能計測が可能で、モードロックレーザのアライメントツールとしても有効。

特長
●NIR, MIR域でも高分解能計測が可能
●測定波長域 / 光学バンドパス / ダイナミックレンジ

200～1100nm ( UV ) / 0.2nm / 3277
200～540nm ( VIS) / 0.05nm / 3277

500~1600nm (VIS+IR) / 0.2nm / 3277
800～2600nm ( IR ) / 0.5nm / 819
1500～6300nm ( MIR ) / 3nm / 328
●波長精度：±0.1nm
●スキャンレート： 5Hz (グレーティング回転方式で高速にスキャン)
●ファイバー入力 ( SMA, FC/PC, FC/APC ) オプション
●コンパクトで堅牢なデザイン、経済的

●USB接続で簡単に使用できる（ソフトウェア内蔵）

◆waveScan を使用した応用

　短パルスと高エネルギーを有する当社製　“FC-SPIDER”　に於いて、追加の waveScan を組み合わせることにより、

　waveScan の波長拡張機能により、中空コアファイバー増幅器の特性評価が行える。

��y�[�W�擪�ւ��ǂ�

次世代型光パラメトリック増幅器 (OPA)　　　ORPHEUS-NEO　

ORPHEUS-NEO-HP

　チューニングレンジ

ORPHEUS-NEO-ONE

　チューニングレンジ

長時間出力安定性

ORPHEUSシリーズは、高出力フェムト秒レーザ PHAROS と CARBIDE用に開発されたフェムト秒OPAで、紫外から中赤外域までPC制御で波長チューニング可能。

最も重要なのは、励起ビーム位置を感知して出力パラメータをモニターし続けることが出来る複数のディテクタを装備している点で、

最速でリモート診断やトラブルシューティングが可能。

更にORPHEUS-NEO-UPは PHAROS-UPの励起により、100fs以下のパルス幅を得る事が可能。

特長

●UV～MIR出力強化

●継続した出力モニター機能とビーム診断

●PHAROS-UPによる励起で超短パルス

●繰返し周波数：シングルショット～2MHz

●最大励起出力：80W

●最大励起エネルギー：800μJ

●完全に統合された波長拡張機能

●第二繰返し励起オプション

●顕著な出力安定性

Model	ORPHEUS-NEO-HP	ORPHEUS-NEO-ONE
最大入力励起パワー	80 W
励起エネルギー	20 – 800 µJ
パルス繰返し周波数	シングルショット～2 MHz
チューニングレンジ	640 – 1000 nm (Signal) 　　　　　1050 – 2600 nm (Idler)	1400 – 2000 nm (Signal) 　　　　　2100 – 4200 nm (Idler)
変換効率	> 7% @ 700 nm 　　(40 – 800 μJ pump; up to 1 MHz)	> 9% @ 1550 nm 　　(40 – 800 μJ pump; up to 1 MHz)
変換効率	> 3.5% @ 700 nm 　　(20 – 40 μJ pump; up to 2 MHz)	> 6% @ 1550 nm 　　(20 – 40 μJ pump; up to 2 MHz)
スペクトルバンド幅	60 – 220 cm^-1 @ 700 – 960 nm	50 – 150 cm^-1 @ 1450 – 2000 nm
パルス幅	120 – 400 fs	100 – 400 fs
長時間出力安定性　(8時間)	< 1% @ 800 nm	< 1% @ 1550 nm
パルス間のエネルギー安定性 (1分)	< 1% @ 800 nm	< 1% @ 1550 nm
波長拡張オプション	210 – 320 nm (THS),>0.4%@250 nm 320-500nm(SHS)and 525-640nm(SHI), >1.2%@350 nm 2500 - 4200 nm(DFG1), >3%@3000 nm 4000-16000nm(DFG2),>0.2%@1000nm	640 – 1000 nm and 1050 – 1350 nm (VIS-NIR), >1% @700 nm 4000–16000 nm (DFG), >0.3% @10000 nm (for >40 μJ pump)

出力パルス幅は波長や励起レーザのパルス幅による　　

変換効率はピークで1.2％で励起出力の値による　　　　　　　　　　　　　　　　　　　

★PHAROS-UP（パルス幅100fs）励起用のORPHEUS-NEO-UPが登場

Model	ORPHEUS-NEO-UP	ORPHEUS-NEO-ONE-UP
構成	ORPHEUS	ORPHEUS-ONE
最大入力励起パワー	20　W
励起エネルギー	20 – 400 µJ
パルス繰返し周波数 ¹⁾	シングルショット～ 1 MHz
チューニングレンジ	640 – 1000 nm (Signal) 　　　 1050 – 2600 nm (Idler)	1450 – 2000 nm (Signal) 2100 – 4500 nm (Idler)
変換効率	> 7% @ 700 nm	> 9% @ 1550 nm
スペクトルバンド幅	120 – 300 cm^-1 @ 700 – 2600 nm	150 – 300 cm^-1@ 1500 – 1900 nm & 2200 – 3500 nm
パルス幅	< 100 fs @ 700 – 1000 nm 　< 120 fs @ 1060 – 2000 nm	< 120 fs @ 1500 – 1900 nm
ビーム品質 (M2）	< 1.3 @ 800 nm	< 1.3 @ 1550 nm
波長拡張オプション	210 – 320 nm (THS > 0.2% at 250 nm） 320 – 500 nm (SHS) and 525 – 640 nm (SHI) ;> 1.2% at 350 nm） 2500 – 4500 nm (DFG1); > 3% at 3000 nm 4500 – 14000 nm (DFG2); > 0.1% at 10000 nm	640 - 1000 nm and 1050 - 1450 nm (VIS-NIR), 1%@700 nm 4500 – 14000 nm(DFG), 0.2%@ 10000 nm

��y�[�W�擪�ւ��ǂ�

フラッシュランプ励起コンパクトタイプ YAG レーザ　　　　NL300シリーズ

NL300

NL300 + H-300 レイアウト図

NL300シリーズは、フラッシュランプ励起コンパクトタイプのナノ秒Qスイッチ YAGレーザで、ボディは堅牢なシールドタイプで安定性に優れている。温度安定性にも優れており、高調波モジュールにより第5高調波(213nm)まで可能。

3～6nsのパルス幅で最大1200mJ@5Hz, 700mJ@532nm, 450mJ@355nmが得られるタイプが開発され、材料加工やレーザ分光に最適。

特長

●波長：1064nm

●パルスエネルギー：最大1000mJ@10Hz, 700mJ@20Hz
●高調波モジュール：532nm, 355nm, 266nm, 213nm

●パルス幅：3~6ns

●繰返し周波数：5~20Hz

●フラッシュランプ交換後のアライメントが不要

●キーパッドから又はRS232/USB ポートから制御が可能

用途

材料加工
OPOの励起用モデル
レーザ分光
リモートセンシング

◆H-300シリーズ、高調波オプション　　　　　　　　　　　　　

高いスペクトル純度を保ちながら放射を確保できるように、そして出力ポートから直接出射出来るように、独立した高調波モジュールのデザインを採用している。

主として非線形結晶とダイクロイックミラーの組み合わせで構成されており、第二高調波(SH)・第三高調波(TH)・第四高調波(FH) 発生モジュールとビームセパレーターを併せて使用する。

特長

●コンパクトデザイン

●長寿命の温度安定性の高い結晶使用

●結晶にARコーティング

●高い変換効率

●充実した高調波モジュールのラインナップ

●アッテネータ有り

��y�[�W�擪�ւ��ǂ�

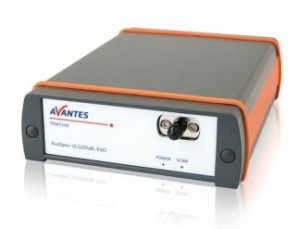

SensLine Spectrometers 高パフォーマンス型ファイバー入射分光器　　　　

迷光と2次光の影響を防ぐオプションの種類と特徴

★EVOシリーズカタログ(英文）はこちらから

★Avantes 総合カタログ(英文）はこちらから

AvaSpec-HERO

AvaSpec-ULS2048XL-EVO

AvaSpec-HS2048XL-EVO

AvaSpec-ULS2048x64-EVO

AvaSpec-ULS2048x64TEC

-EVO

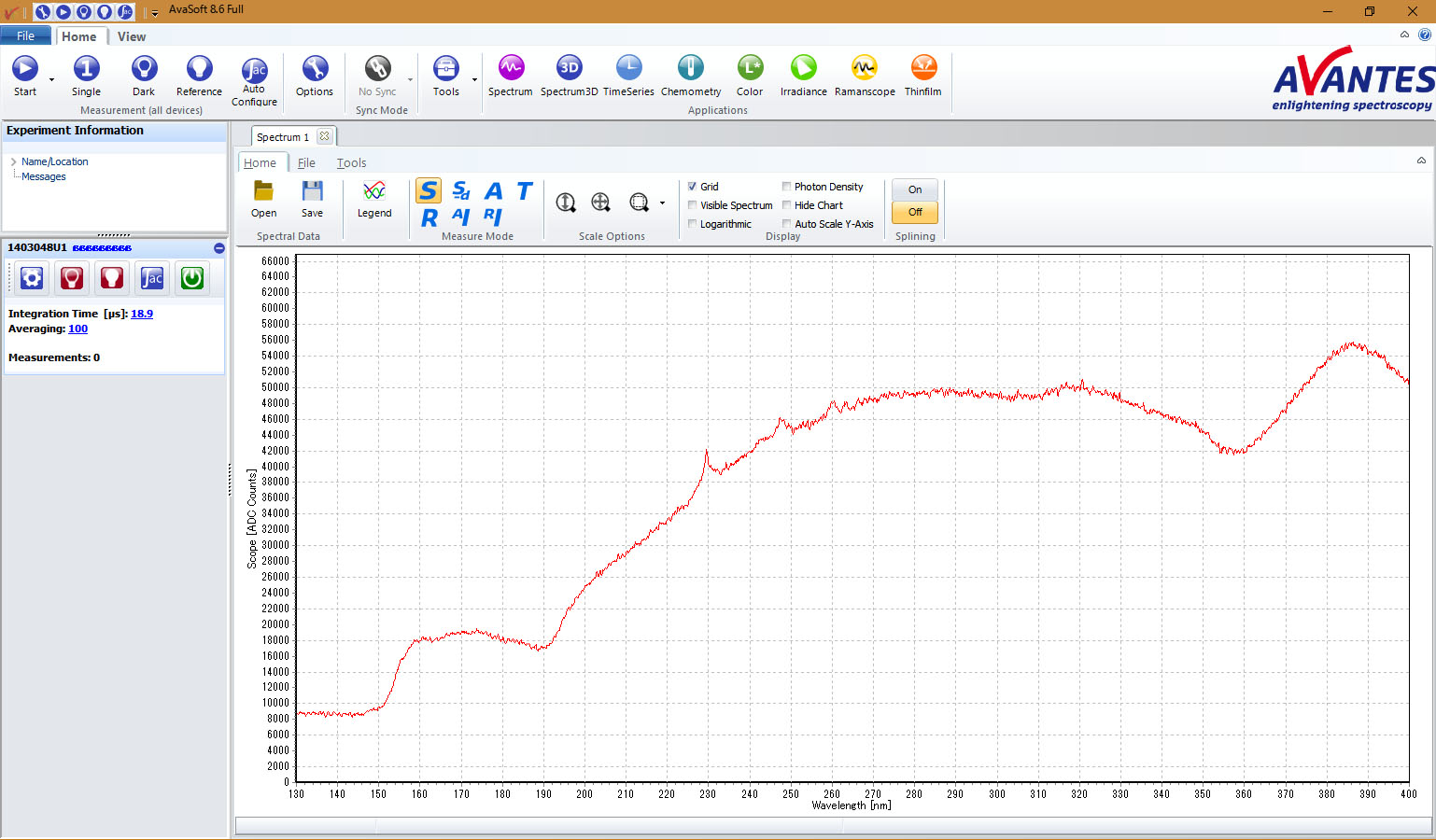

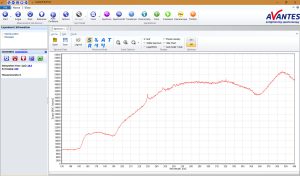

AvaSpec SensLine はAvantes 社製分光器のユーザーの方々からのリクエストに応じる形で創られ、蛍光計測、ルミネッセンス計測、ラマン計測など、通常より高いパフォーマンス、高い波長分解能を要求されるアプリケーションに対応する分光器のシリーズとなった。高波長分解能、低ノイズ等の分光器があり、近年は全てがAS7010搭載(USB3.0/ETH)-EVOシリーズになっている。

特長

◆最新エレクトロニクス(AS7010)搭載(USB3.0/ETH)-EVO

　→5Gbps高速通信、1GbpsETH直接伝送、多メモリ保存、外部トリガー機能

◆背面照射型ディテクタ(Back-thinned CCD array)→低ノイズ

◆UV(200-400nm), NIR(950-1160nm)で特に高波長分解能
◆高感度、高S/N 値、高ダイナミックレンジ

＊AvaSpec-HERO : AvaSpec-HSC1024x58TEC-EVO　　　

●サーモエレクトリック冷却、1024x58ピクセル背面照射型CCDイメージセンサ

●HSC 高感度型革新的ｆ=100mm光学ベンチ(N.A.=0.13)

●感度：445,000 counts/μW per ms int.time

●ダイナミックレンジ：40,000

●S/N: 1200:1

●高感度・高波長分解能の最高のパフォーマンスを実現

　★AvaSpec-HERO のページは　こちらから　　

＊AvaSpec-ULS2048XL-EVO

●ULS( 迷光の極めて少ない)f=75mm光学ベンチ

●大型モノリシック2次元(14x500μm)アレイのイメージセンサ

●感度：460,000 counts/μW per ms int.time

●UV量子効率：60%

●最小波長分解能：0.09nm

●最短露光時間：2μs

＊AvaSpec-HS2048XL-EVO

●HS 高感度型ｆ=37.5mm光学ベンチ(NA=0.22)
●感度：1,250,000 counts/μW per ms int.time

●光の少ない環境においても高感度測定可能

●UV量子効率：60%

●最小波長分解能：0.09nm

●最短露光時間：2μs

＊AvaSpec-ULS2048x64-EVO

●ULS( 迷光の極めて少ない)f=75mm光学ベンチ

●低ノイズ、2048ｘ64ピクセル背面照射型CCDイメージセンサ

●感度：650,000 counts/μW per ms int.time

●費用効果の大きい高感度型

＊AvaSpec-ULS2048x64TEC-EVO ●2048ｘ64ピクセル(高さ0.89mm)背面照射型CCDイメージセンサ

●低ノイズ、高性能TECサーモエレクトリック冷却型

●量子感度：5.9 counts@600nm

●ULS( 迷光の極めて少ない)f=75mm光学ベンチ
●光の少ない環境においても高感度測定可能→蛍光計測や微弱光ラマンに最適　

● バイオメディカル＆ライフサイエンス用途に最適な高パフォーマンスAvaSpec分光器

●光学計測に最適な高パフォーマンスAvaSpec分光器

●半導体関連の計測に適した高パフォーマンス分光器

��y�[�W�擪�ւ��ǂ�

NEXOSTM Link

NEXOSTM Bench Only

ORPHEUSシリーズ 光パラメトリック増幅器(OPA)PHAROS/CARBIDE用 Light Conversion社

光パラメトリック増幅器（OPA） ORPHEUS シリーズ 比較

【レーザを圧縮した例] MIKS1_S @ Carbide (Light Conversion)

用途

NEXOS^TM Link

NEXOS^TM Bench Only

ORPHEUSシリーズ　光パラメトリック増幅器(OPA)PHAROS/CARBIDE用　Light Conversion社

光パラメトリック増幅器（OPA）　 ORPHEUS シリーズ　　比較

【レーザを圧縮した例]
MIKS1_S @ Carbide (Light Conversion)
