LIBS( レーザ誘起ブレイクダウン分光法) システム AvaLIBS (Avantes社製)

btn_catalog_enbtn_catalog_enlogo_Avantes_BV











LIBS は分子スペクトルの計測や広い領域での分析が可能で、ガス分析や固体の組織分析への適応が可能なので、理化学実験や各種の研究開発に有効です。
迅速に化学分析をする為にナノ秒レベルのレーザパルスを物質表面に照射してマイクロプラズマを生成することが必要で、プラズマを紫外域から近赤外域まで高感度・高波長分解能で計測できるAvantes 社分光器はLIBSシステムに最適です。



特長

●計測速度が速い
●どんな物質でも計測可能
●外部トリガー機能
●最小波長分解能: >0.06nm
●マルチチャンネル型はch毎に独立した波長等の設定が可能
●波長域: 200~1100nm



用途

●金属
●半導体
●ガラスコーティング
●生体組織



AvantesLIBS_構成











�£ƒy�[ƒW�擪‚ւà‚ǂé

眼に優しい(1.54μm)ダイオード励起ナノ秒レーザ   KAUKASシリーズ

  btn_catalog_en





  KAUKAS-2





    KAUKAS-





     KAUKAS-HR

  KAUKAS-HR





   KAUKAS-HR











































KAUKASは、レーザゲインモジュール技術とレーザ⽤各種結晶を取り扱っている経験に基づいて製造された機能的なナノ秒レーザ。独自のユニークなコンパクトの設計でコンセプトに安全の概念が有り、眼に優しい波長域である1.54μmのレーザを提供している。

KAUKASは、眼に優しい波長域で高エネルギーが得られる為、LiDAR, LIBS等に最適。



KAUKAS- 2, 3 (HE) 高エネルギー型

堅牢でコンパクトなデザインで高エネルギーが得られる。許容温度範囲が大きい。

OEMタイプ有。

特⻑

●波長:1.54μm
●パルスエネルギー:2mJ, 3mJ
●パルス繰返し:0.5-5Hz
●パルス幅:12ns

⽤途

■ LiDAR・レーザ測距

■ LIBS

■ 計量学や計装

■ 研究



KAUKAS- HR 高繰り返し型

堅牢でコンパクトなデザインの上、1kHzまでの高繰返しが得られ繰返し周波数制御が可能。

OEMタイプ有。

特⻑

●波長:1.54μm

●1パルス当たりのエネルギー>30μJ@1kHz

●パルスエネルギー:30~45μJ
●パルス繰返し:100Hz~1kHz
●パルス幅:6ns

⽤途
■ライダー・レーザー測距
■LIBS
■計量学、計装







★LR100はKAUKAS シリーズ用の標準的なレーザドライバー

コンパクトで堅牢なデザイン、広い電流レンジでフレキシブルな制御が可能で、繰返し周波数も可変。

リモート制御(スタート・ストップ・トリガー)



●10-100A, 1.5-8V

●パルス幅:5000μs

●励起パルス立ち上がり:100-5000μs

●繰返し周波数:シングルショット~10Hz







*その他、レーザの基本構成をセットアップして提供している
①標準的な高知名度の4 つのレーザ(Nd:YAG, Nd:YVO4, Ti:Sapphire,Nd:KGW)
②珍しい種類のレーザを集めたもの(Pr:YLF, Tm:KYW, Er, Yb;YAB, Yb;YAP)
③古典的なレーザを教育⽤に順序良く学べるようにしたもの



中エネルギー、⾼エネルギー、⾼繰返しモデル
●コンパクトデザイン
●OEM オプション





�£ƒy�[ƒW�擪‚ւà‚ǂé

取扱中止➡コンパクトDPSS ピコ秒レーザ Quantas Q-PICO (Quantum Light Instruments社製)

logo_Quantum_Light_Instruments



ダイオード励起にすることで長時間のメンテナンスフリーを実現。励起ダイオード寿命は10 億ショット以上。 小型・空冷で高エネルギーが得られるピコ秒パルスレーザで、医療用や機器組込みに最適。

●波長:1064nm
●最大パルスエネルギー:1mJ
●繰返し周波数:20Hz
●パルス幅:700ps
●高調波オプション:532 / 355 / 266nm
ナノ秒レーザQuantas Q シリーズもラインナップしており、OPO, Ti サファイアレーザの励起光源、フラットパネルディスプレイのリペア、リモートセンシング、各種分光法(LBS/LIF,PIV)等幅広い用途に対応可能でしかも低価格。

�£ƒy�[ƒW�擪‚ւà‚ǂé

レーザ結晶    ( Ti:Sapphire, Nd:YAG, yb:KGW/KYW, Co:spind )

Laser Crystals



Ti-saffaier_Crystals_category

Ti:Sapphire結晶






Nd:YAG 結晶






Nd:KGW/KYW 結晶







Yb;KGW 結晶



様々な⽤途のレーザアプリケーション⽤の技術を発展させて、CW レーザ、レーザビーム変更デバイス製品の製造、カスタム品の設計から製品化まで⼿掛けレーザ関連のコンポーネンツである、ミラー・結晶等の取扱いを開始し、近年の発展が目覚ましい。



■レーザ結晶 ( , Nd:YAG, Nd:KGW, Yb:KYW )



◆Ti:Sapphire結晶

ウルトラショートパルス生成に最適で、フェムト秒可変レーザに使用、超短パルスのモードロックレーザやマルチパスアンプ等に

●優れた熱伝導率

●広いバンド幅領域

●励起波長(主に532nm)がワイドレンジに対応可能

●カスタム対応





◆Nd:YAG 結晶

標準的なレーザ光源に一番使用されており、CWレーザやパルスレーザ、1064nm, 532nm, 355nm, 266nmに対応。材料加工、ウェルディング、切断などの加工に、又はメディカル用途のレーザシステムに最適。

●熱的に対応しやすい

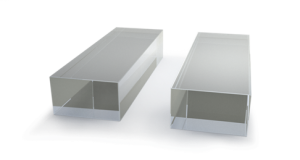

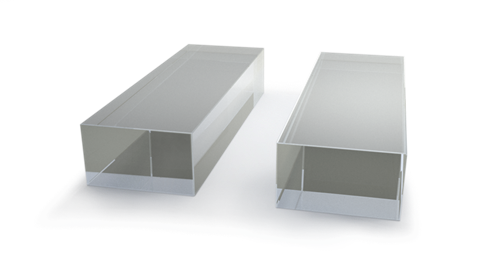

◆yb:KGW, yb:KYW 結晶

100fs以下のウルトラショート高出力パルスの生成に最適で、フェムト秒アンプや高出力薄膜ディスクレーザに使用。また高スロープ効率でダイオードの励起が可能。

特長

●981nmにてコヒーレント光の高吸収率

●高い誘導放出断面積

●低い発振闘値

●極めて低い量子欠損(1%以下)

●広いアウトプット帯域(1020~1060nm)

●高いスロープ効率でダイオード励起が可能

●高いyb添加濃度





�£ƒy�[ƒW�擪‚ւà‚ǂé

特殊偏光コンバーター  S-waveplate (リニアー偏光をラジアル・アジマス偏光に変換)

logo_Altechnabtn_catalog_en

S-Waveplates__2017-

  S-waveplate



S-waveplateは、UV溶融石英ガラス (fused silica)のバルク内で形成される特殊構造の波長板で、リニアー(直線 )偏光の入射光をラジアル偏光 (放射偏波 ) / アジマス偏光 (方位偏光) に変換することが可能。また円形ビームを光渦ビームにすることができる。

ラジアル(放射状)偏光ビームは、金属の高アスペクト比の特徴を掘削および切断する際により効率的。またアジマス偏光 ベクトルビームは、光学ピンセット、レーザーマイクロマシニング、STED顕微鏡、および2光子励起蛍光顕微鏡にも適用可能。

溶融石英ガラス内部のサブ波長ナノグレーティングの形成によって高い損傷しきい値が得られるのが特長。



特長

●リニアー偏光をラジアル 又はアジマス偏光に変換可能

●ラジアル偏光ビームはN/A>0.9までの大きなレンズでも小さなスポットに集光可能

●円形ビームでも光渦を生成できる

●高ダメージ閾値(液晶に比べて100倍)

●高い透過率(波長やコーティングによる)

●入射口径<15mmの大口径が可能(φ2mm~15mm, 6mm口径標準)

●裂けたり分割する心配がない

●波長: 343/354/488/515/532/632/800/1030/1064/1550nm (カスタム波長対応可能)

●サイズ:φ25.4x3mm





用途

■超解像度の光学顕微鏡、誘導放出抑制 (Stimulated Emission Depletion: STED顕微鏡)

■マイクロマシニング

■レーザ加工における効率を上げる

■光ピンセットに使用して光トラップ効率を上げる

■高アスペクト比のチャンネルを有するマイクロドリリング

■シリンドリカル ベクトル ビームの生成

■複数の粒子トラッピング

■ラジアル偏光素子を生成するためのキャビティ内の要素

■高次のポアンカレ球における偏光評価

■新しい光学材料の技術開発



btn_catalog_en



*直接偏光のガウスビームをS-waveplateに入射するとラジアル/アジマス偏光の強度分布から違った角度のラジカル/アジマス偏光ビームが得られる

直線偏光     S-waveplate  ラジアル/アジマス偏光  アジマス偏光90°

Radial-azimuthal-Polarization__2017

                                 ラジアル偏光0°

                                 *白い矢印が透過方向を示している



adial-azumasu-polarization

    ラジアル偏光      アジマス偏光





�£ƒy�[ƒW�擪‚ւà‚ǂé

超短パルスレーザ用 低分散ミラー  (Low GDD ultrafast Mirrors)


    低分散ミラー




  反射 VS 波長









































EKSMA Optics社製、超短パルスレーザ応用向け 低分散ミラー(Low GDD ultrafast Mirrors)はフェムト秒のアプリケーションに最適な波長と入射角(AOI)になるように光学設計されている。広帯域に対応し、線形位相と周波数特性を持つ(低分散(GDD))

コーティングは単層誘電体で操作波長内で位相シフトが無い。

高反射率ミラーはいつも高反射率で反射するが、同じダイエレクトリック誘導体のコーティングでは、S-偏光の方がP-偏光よりもより高い反射率で反射し、動作領域が広くパルスの歪みも少ない。従って出来るだけミラーと共にS-偏光ビームを使用する方が良い。

Tiサファイアレーザに、イッテルビウム(Yb)Yb:KGW/KYW レーザ等を使用する際に、またその2倍波、3倍波、4倍波を使用する際に使用出来、低分散 と99%以上の高反射率を両立できる。特にハイパワーレーザの紫外領域のアプリケーションに最適。



◆低分散ミラー(low GDD ultrafast Mirrors)

特長

●GDD reflectance values range: from -10 fs² to 10 fs² for s polarized light

from -20 fs² to 20 fs² for p polarized light



主な仕様

●Material UVFS
●Diameter tolerance +0/-0.12mm
●Thickness tolerance ±0.25 mm
●Clear aperture >85%
●Surface quality 20-10 S-D
●Surface flatness <λ/10 @ 633 nm
●Protective chamfers <0.25 mm x 45°
●Coating Hard dielectric High Reflection R>99.5%

●Laser Damage Threshold>100 mJ / cm², 50 fsec, 50 Hz, 800 nm typical



Video by Altechna







�£ƒy�[ƒW�擪‚ւà‚ǂé

光ファイバー製品

logo_THORLABS

5892_OGCable_FC_vn

パッチケーブルは、標準品だけでなく、カスタム仕様でもご提供。 標準品のケーブルは、FC/PC、FC/APCおよびSMAコネクタ付で、シングルモード(SM)、偏波保持(偏波面保存、PM)またはマルチモード(MM)のファイバが使用されている。 ファイバ-自由空間用のAR(反射防止)コーティング付ケーブル、オプトジェネティクス用の軽量ケーブル、そして高パワーケーブルやその他の用途特化型のファイバーパッチケーブルを標準品として取り揃えている。 他にもマルチモードファイバーバンドルやカスタムパッチケーブル(標準納期:1~2週間)などがある。カスタムパッチケーブルは、1本から対応。





Thorlabs社 光ファイバーケーブル&光ファイバーパッチケーブルはこちらから



�£ƒy�[ƒW�擪‚ւà‚ǂé

フェムト秒ファイバーレーザ LightWire FFS シリーズ

btn_catalog_en

 LightWire FFS

FFS100CHI 出力とエネルギー



FFS200CHI 出力vs繰返し



FFS100/200 広帯域スペクトル



FFS100/200 狭帯域スペクトル



FFS200スペクトル



FFS200オートコリレーション







LightWire FFS シリーズは標準的なフェムト秒YAG レーザのアンプ用シード光源(CPA)として最適なフェムト秒ファイバーレーザ。
ファイバー付きでアライメントも調整が不要。CHIモデルはコンプレション後、300fs まで短いパルスが得られる。そして12nmまでの広いスペクトル幅のチャープパルスが得られる(FFS200CHI)。またビーム品質:M2<1.1の良質なビームが得られる。

ターンキーの簡単操作とモノリシック・オールインファイバーデザインにより、メンテナンスフリーを実現。理科学研究用途から各種の計測用途に対応可能。



特長

FFS100CHI
●波長:1030nm±1nm
●最大出力:>50mW

●パルス幅:7±2ps(チャープ後)

●最小パルス幅(コンプレス後): <300fs

●スペクトルバンド幅:8±1nm

●パルス繰返し:52±3MHz

●オプションのパルスピッカー(外付け)により、フレキシブルな可変(26kHz~52MHz)が可能

●フェムト秒YAG レーザのアンプ用シード光源(CPA)として最適


FFS200CHI

●波長:1030nm±1nm
●最大出力:>200mW@10MHz >100mW@1MHz >25mW@100kHz

●最大パルスエネルギー: 250nJ@<200kHz

●パルス幅:>50ps(チャープ後)

●最小パルス幅(コンプレス後): <300fs

●スペクトルバンド幅:12nm

●パルス繰返し:52±3MHz

●内蔵の周波数ディバイダーとパルスピッカーによる制御によりフレキシブルな可変(200kHz~52MHz)が可能

●チャーププロファイルをフェムト秒YAG レーザ等のコンプレッサーに適合するようにカスタマイズすることが可能

●パルス幅:フェムト秒YAG レーザのアンプ用シード光源(CPA)として最適



FFS200

●波長:1064nm
●最大出力:>200mW

●最大パルスエネルギー: 5nJ

●パルス幅:<130fs

●パルス繰返し:50MHz

●超高速レーザ分光、THz時間分解分光等に最適



用途

■フェムト秒CPAシステム用光源

■ウルトラファースト分光

■THz-TDS ( テラヘルツ時間分解分光)



◆LightWire シリーズ 全体の比較は→こちらから



フェムト秒レーザ用途に最適な光学部品は→こちらから

フェムト秒レーザ用途に最適なレーザ結晶・非線形結晶は→こちらから



�£ƒy�[ƒW�擪‚ւà‚ǂé

高出力・高エネルギー型 コンパクトフェムト秒レーザ CARBIDE(LC社製)



btn_catalog_enlogo_Light_Conversion



Carbide







CARBIDEは、別置きの専用電源コントローラを不要とした、コンパクトなフェムト秒レーザです。
完全空冷仕様タイプは、電源および冷却系統などの全てを631×324×167のワンボックスに収納し、システム容積をPHAROSの約1/7に削減しており、OEMにも最適なレーザです。
この度、CARBIDEに高出力・高エネルギータイプが追加ラインナップされました。
最大平均出力は10W、最大エネルギー100μJ、パルス幅290fsの水冷仕様タイプです。
高調波変換にも十分なエネルギーがあり、産業用微細加工用途に最適です。
早い立ち上がりは医療用途にも適しており各種のアプリケーションに対応が期待できます。



主な仕様
● 平均出力:最大10W
● パルスエネルギー:最大100μJ
● パルス幅:290fs ~ 10ps可変
● パルス繰り返し:最大1MHz
● 高調波:515nm/343nm











�£ƒy�[ƒW�擪‚ւà‚ǂé

二光子吸収検出器搭載オートコリレータ Mini-TPA (APE社製)

btn_catalog_en



Mini-TPA

高性能スキャンニングオートコリレータに二光子吸収デイテクタータイプ(TPA)が新登場しました。
非線形結晶が不要となり、測定するレーザの波長が変わっても結晶位相整合角度の調整が不要です。
これまで紫外域専用のモデルのみだったMimi TPA-UV が5つのオプティクスセットにより
広い波長域に対応できるようになりました。
UV波長域の測定も、面倒なクロスコリレーション無しに測定できます。



Mini TPA
● パルス幅 35fs ~ 3.5ps
● 波長域 340nm ~ 3200nm

Mini PD も有り、目的に応じてディテクタを選べます。



高性能マルチタイプpulseCheck もTPA ディテクターを選べます。
pulseCheck TPA
● パルス幅 35fs ~ 400ps
● 波長域 340nm ~ 3200nm
